⚠️ VARNING - X- och Y-kondensatorer får aldrig ersätta varandra

• X-kondensator i Y-position (L–PE):
  Livsfarlig risk för elstöt - X-kondensatorer är konstruerade att kortsluta vid fel och kan då leda nätspänning till jord eller chassi.

• Y-kondensator i X-position (L–N):
  Risk för brand - Y-kondensatorer går öppna vid fel, vilket hindrar säkringen från att lösa ut och kan orsaka överhettning.

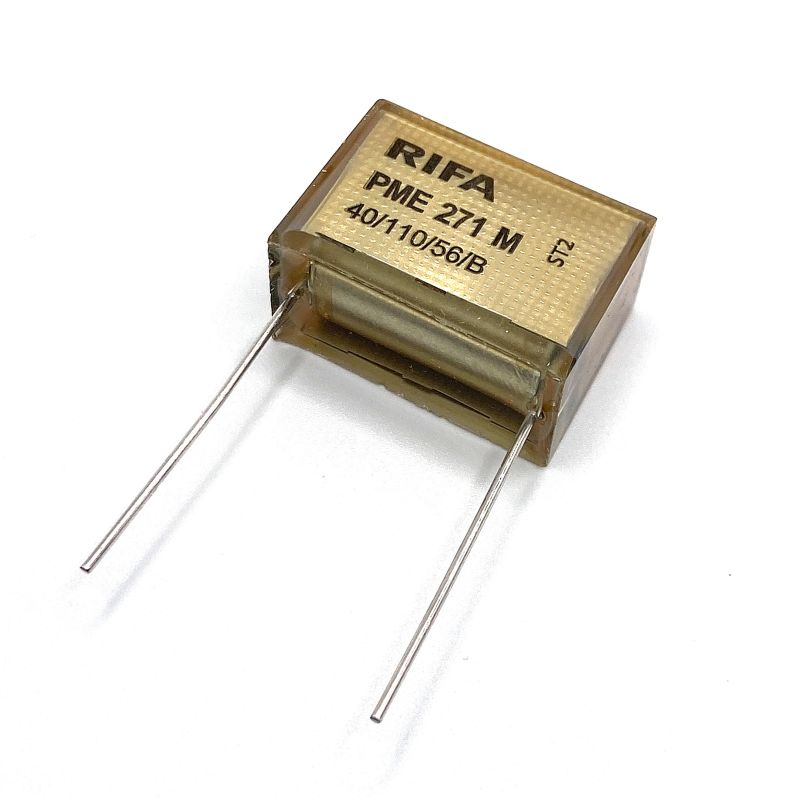

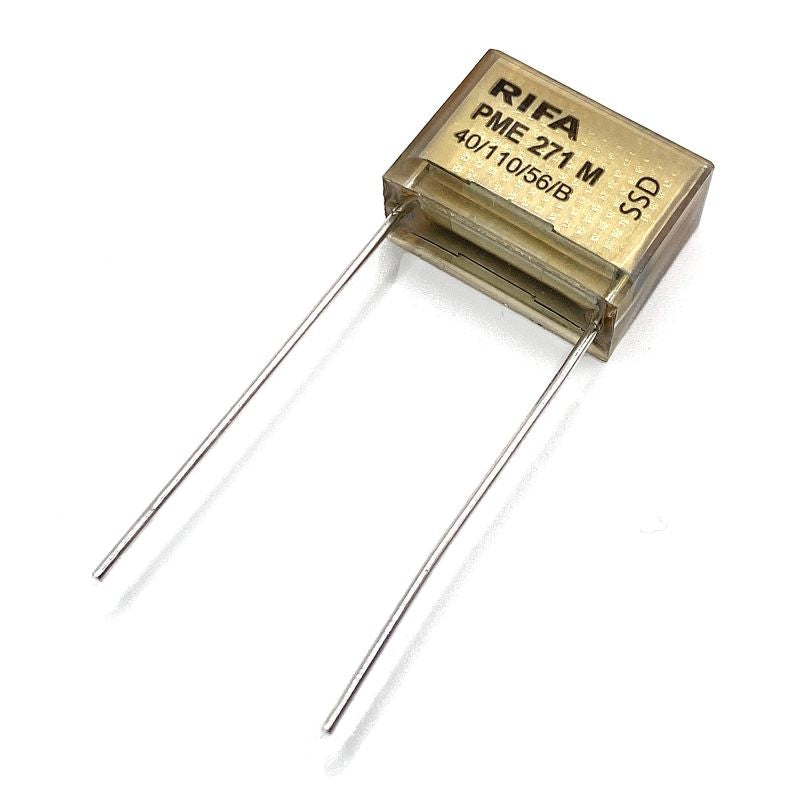

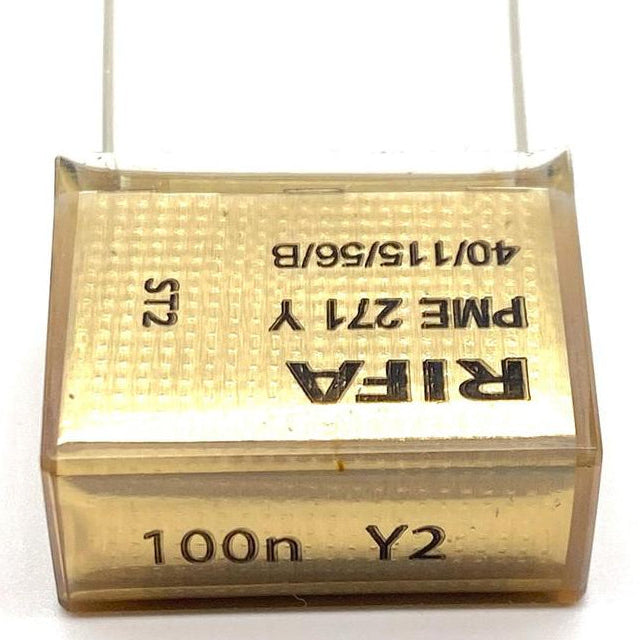

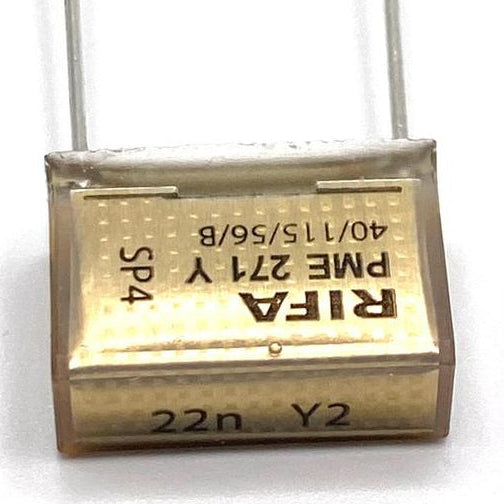

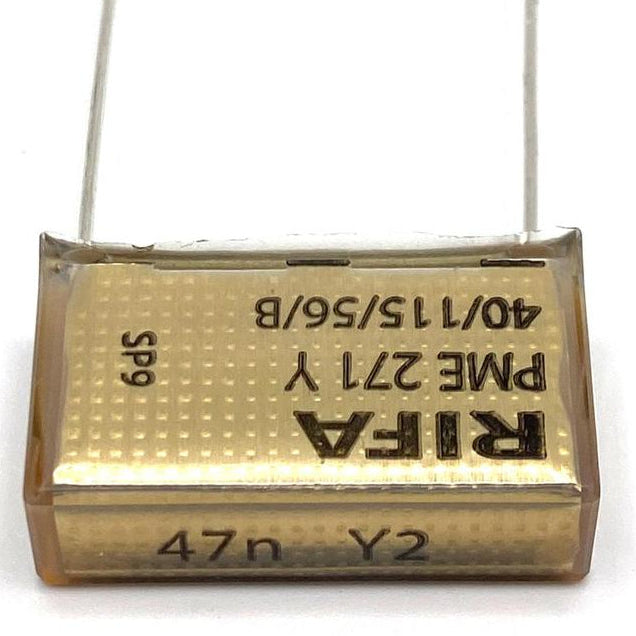

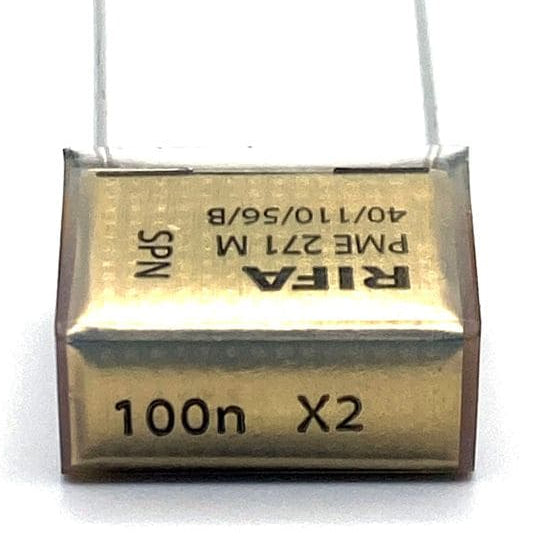

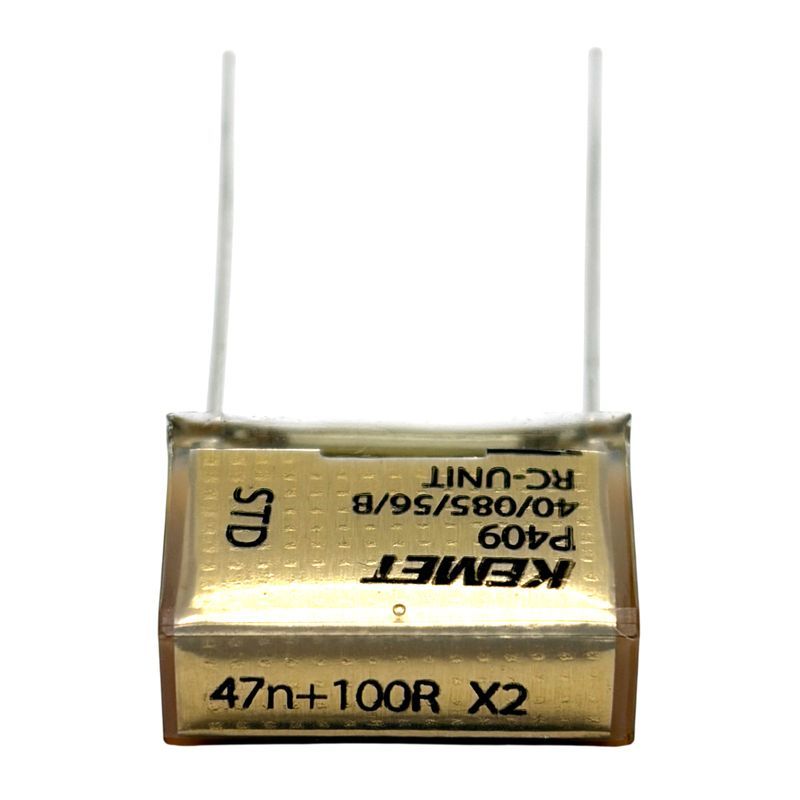

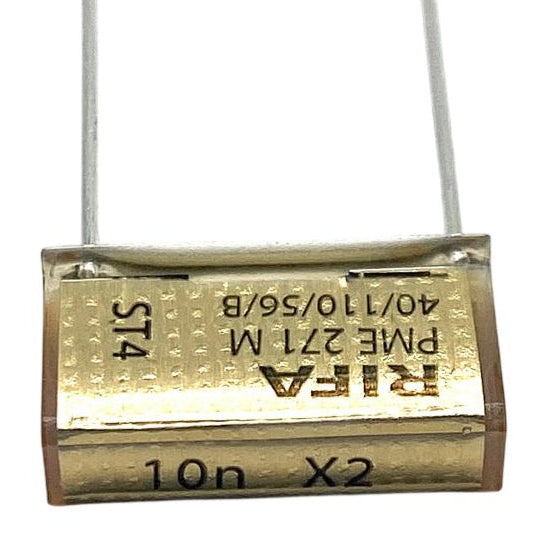

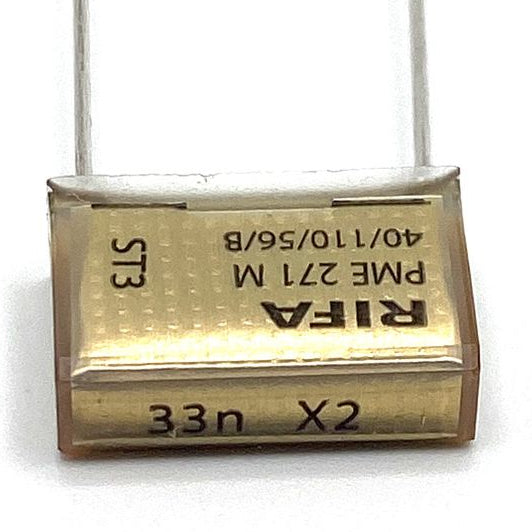

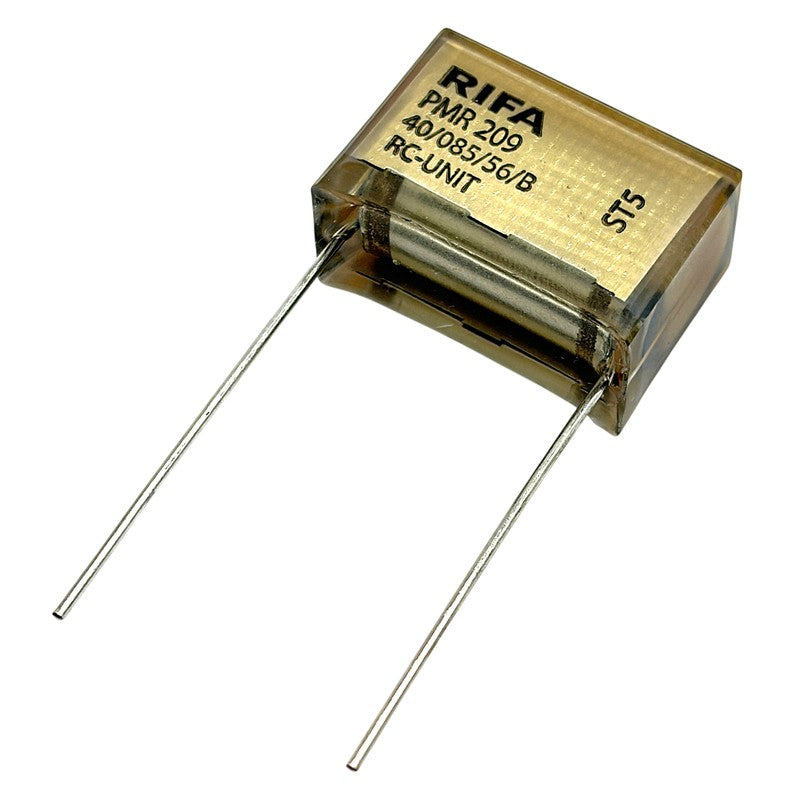

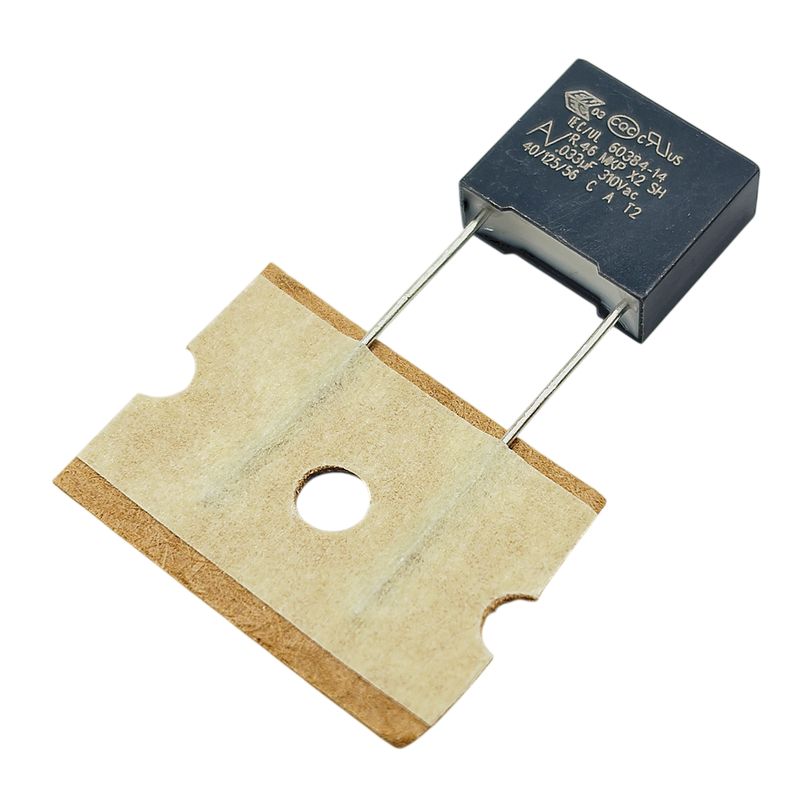

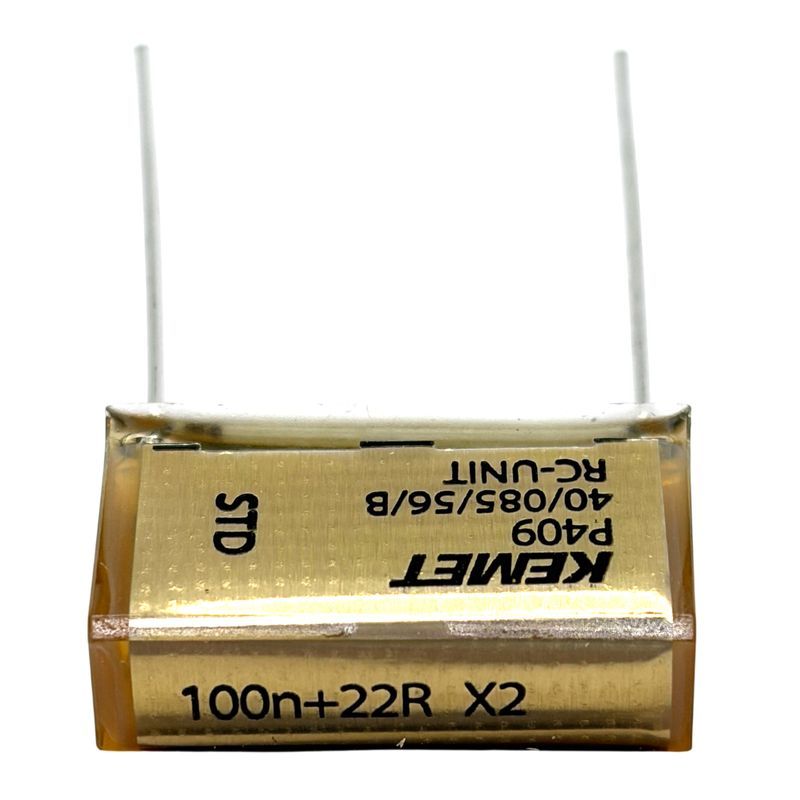

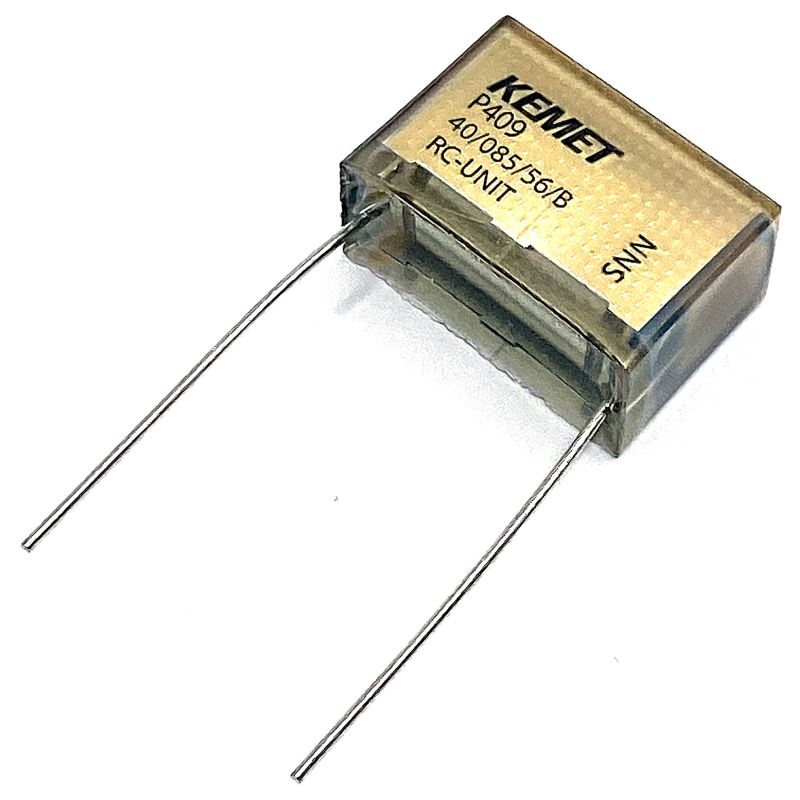

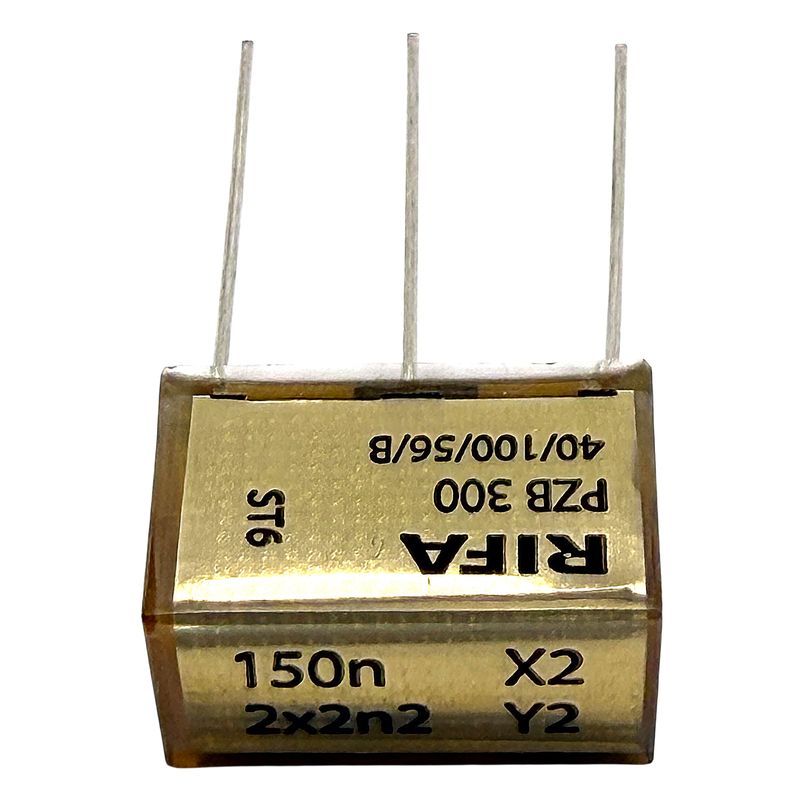

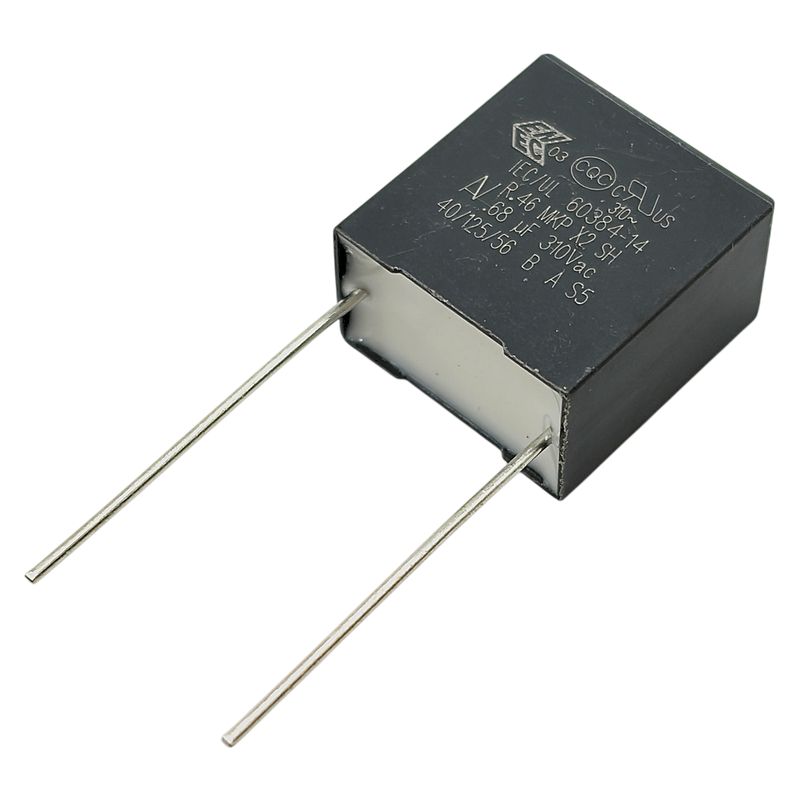

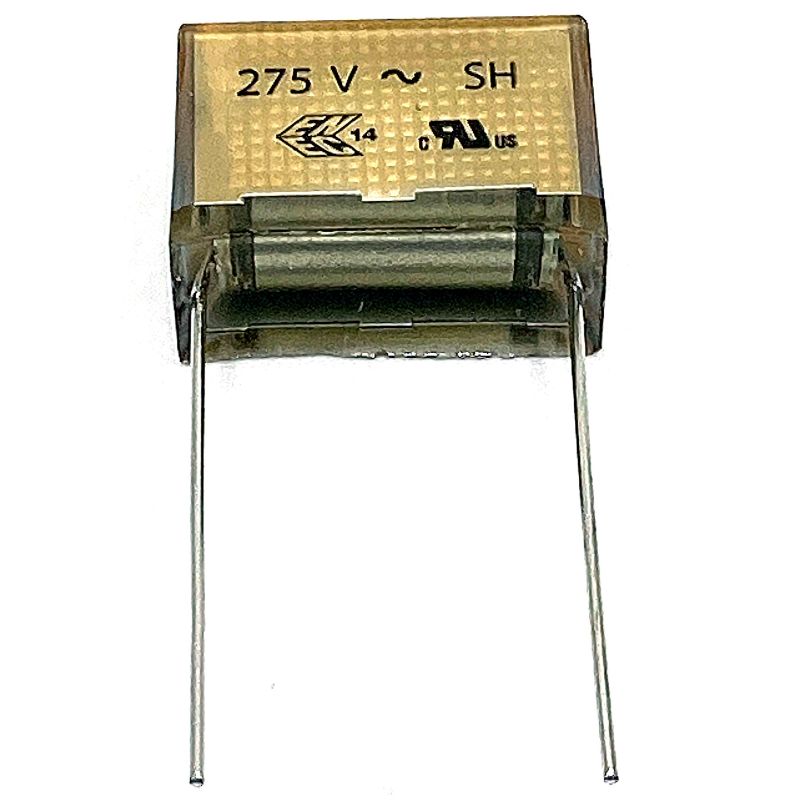

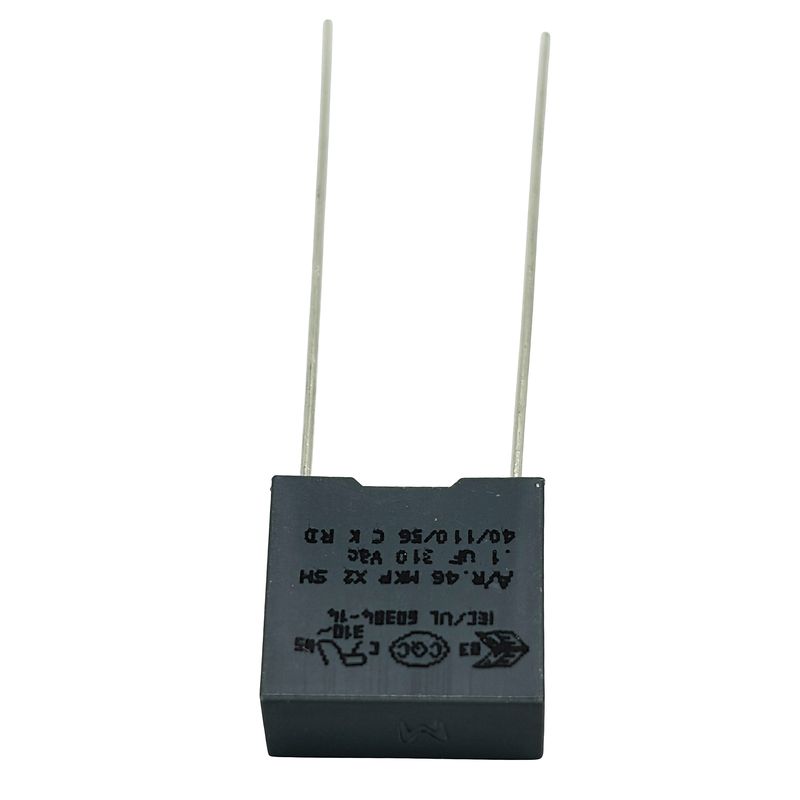

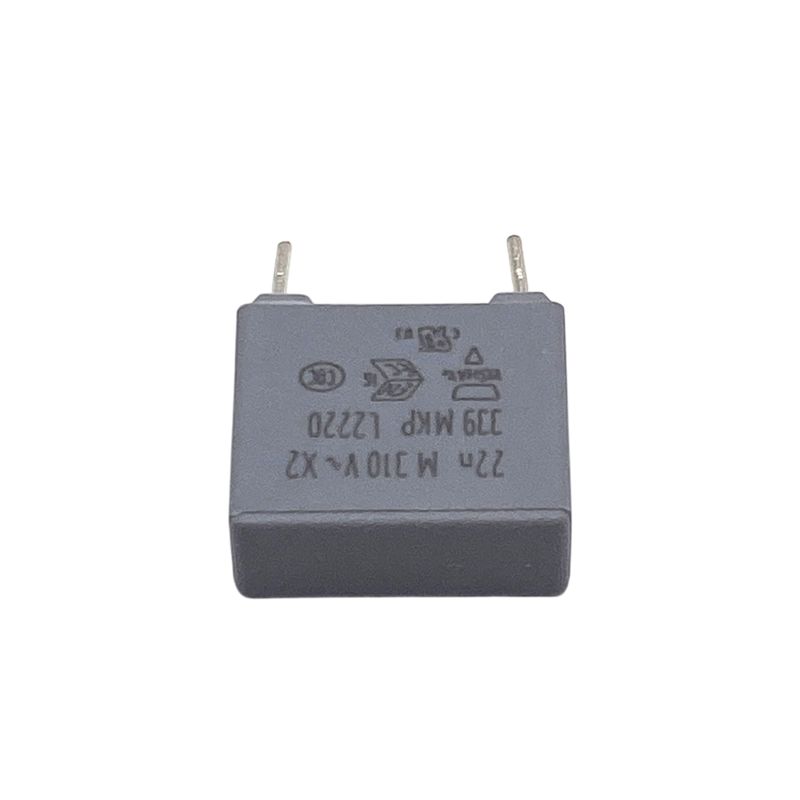

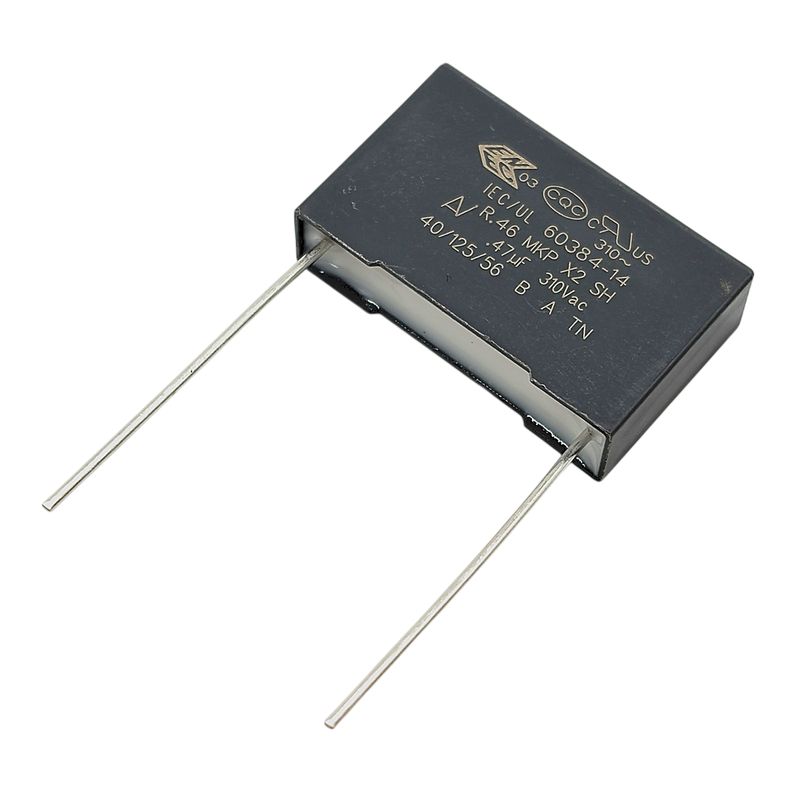

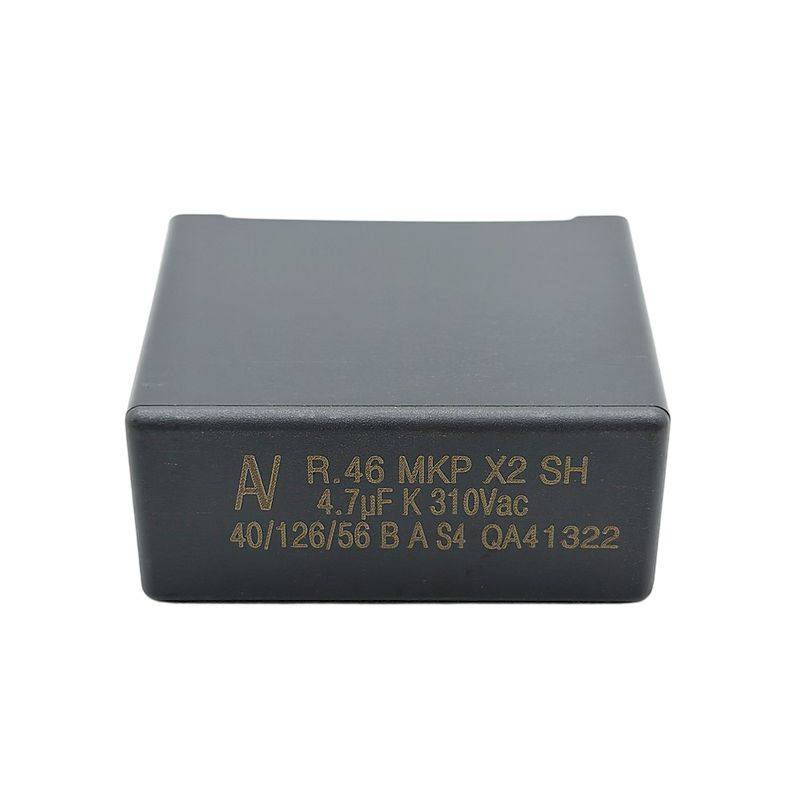

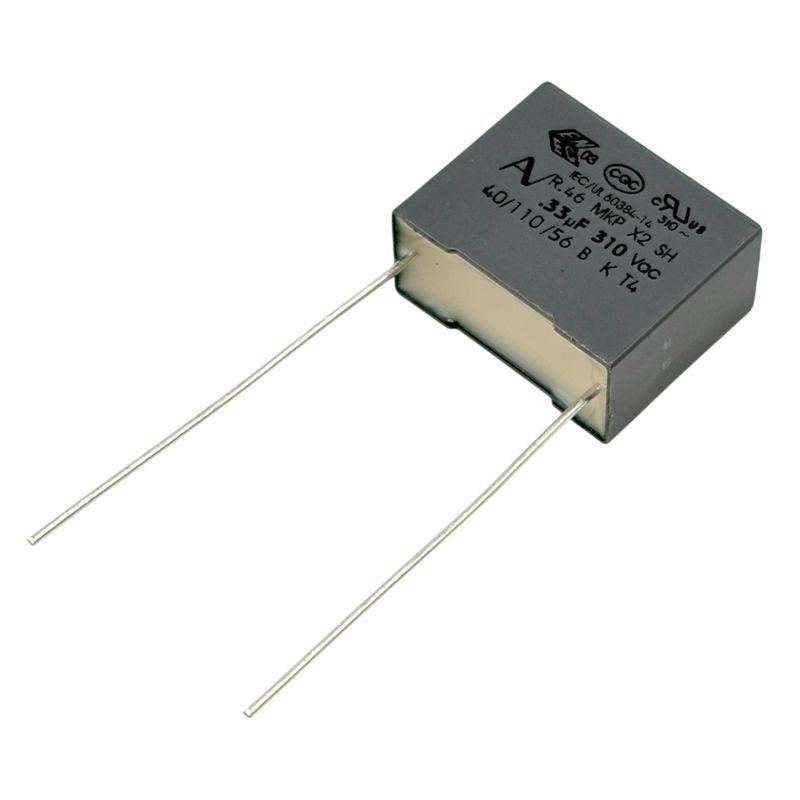

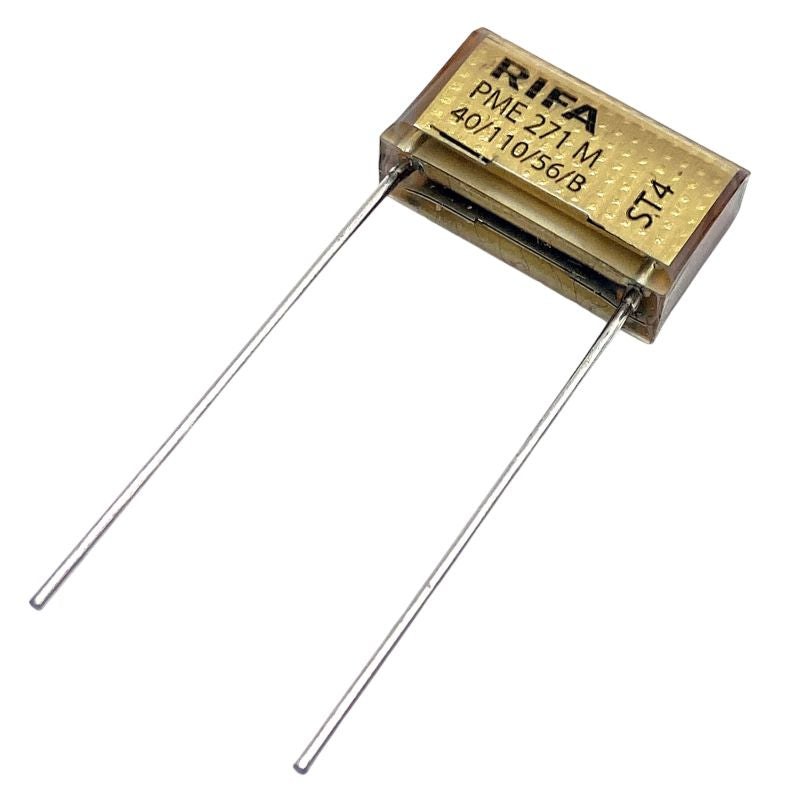

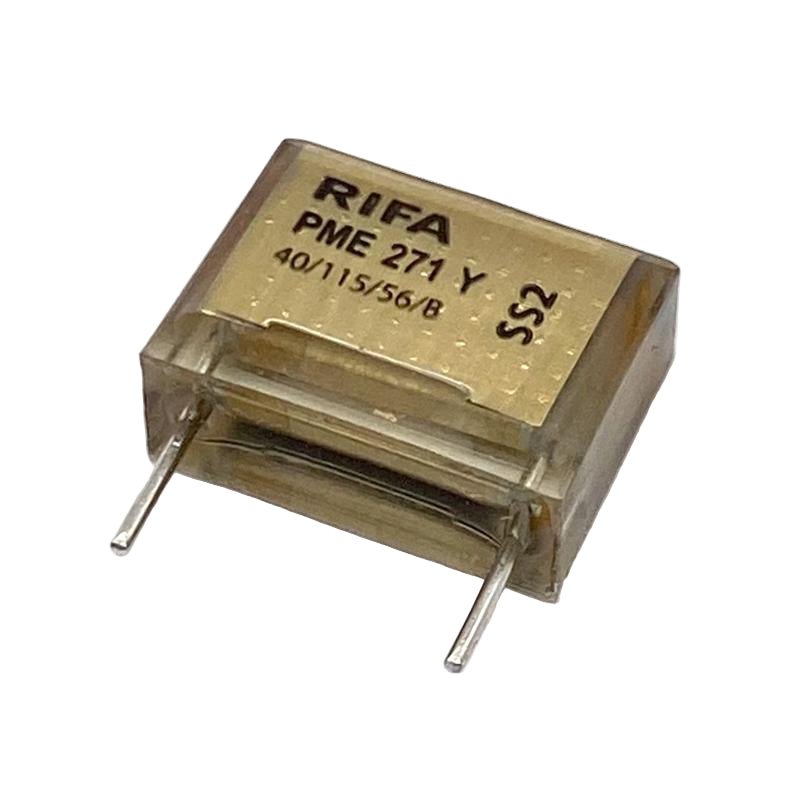

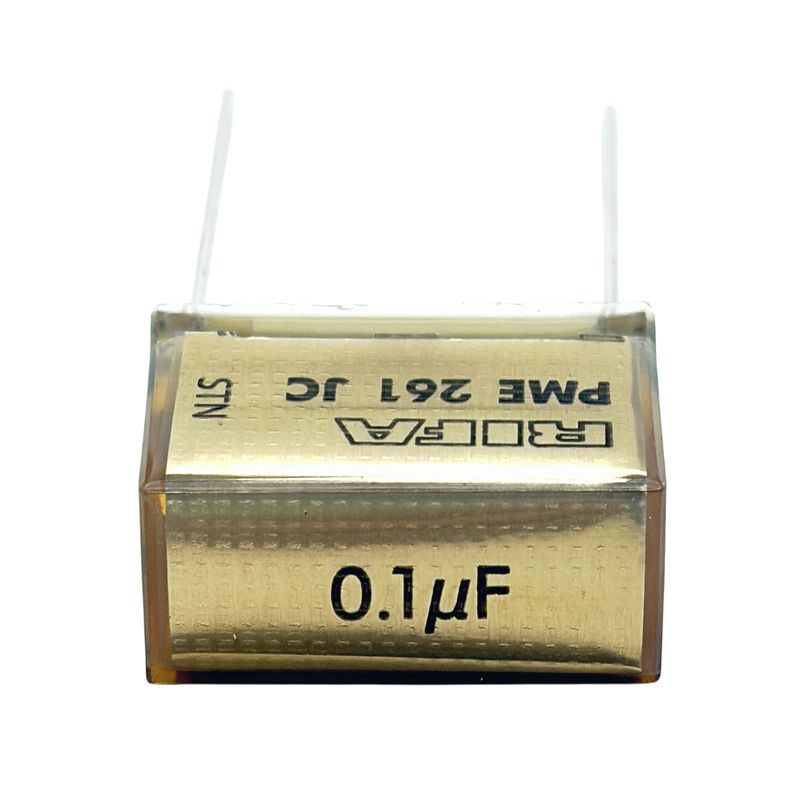

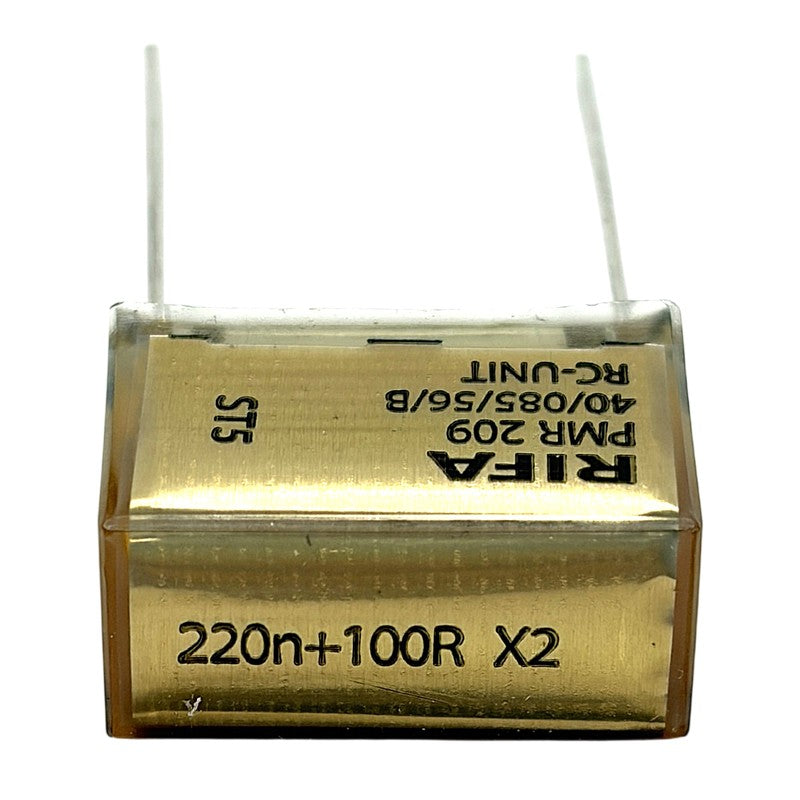

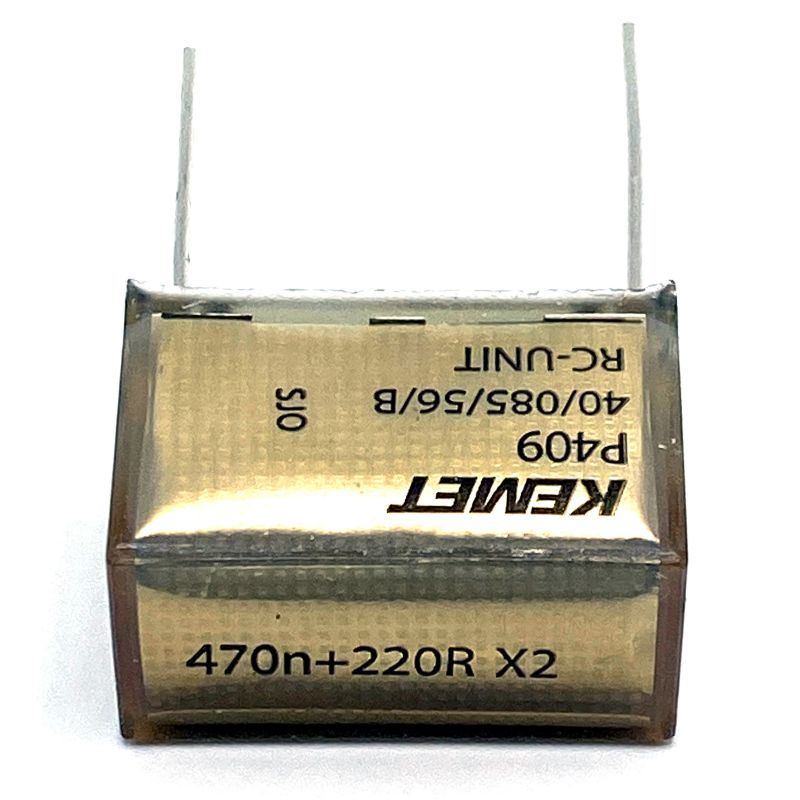

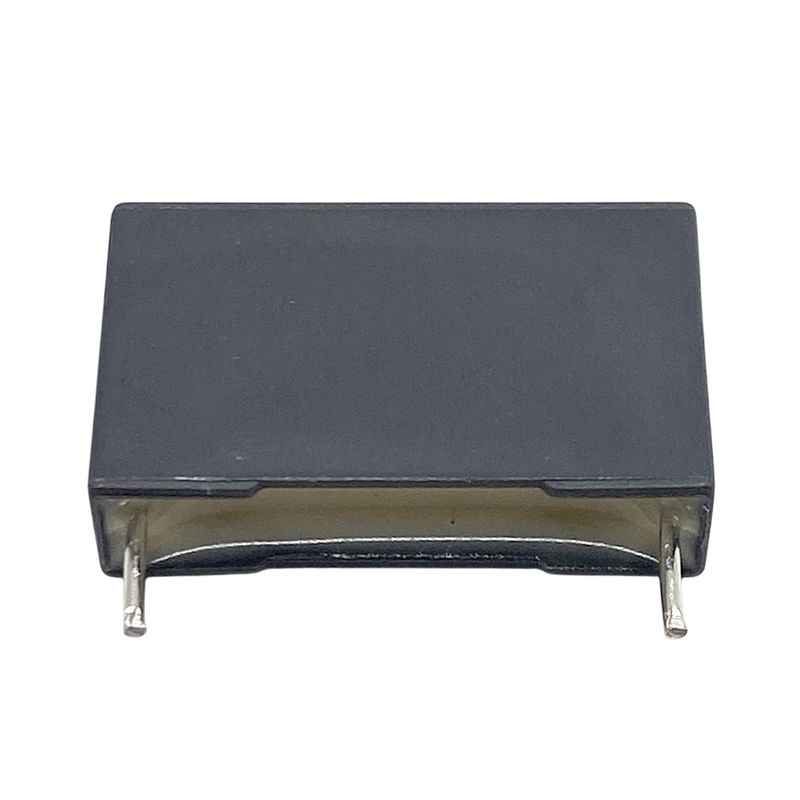

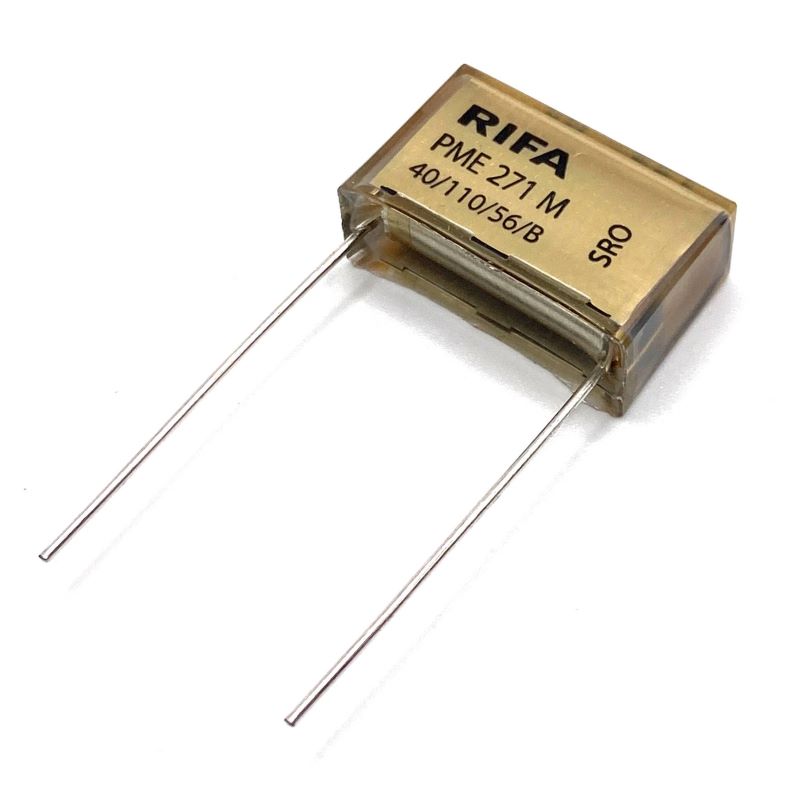

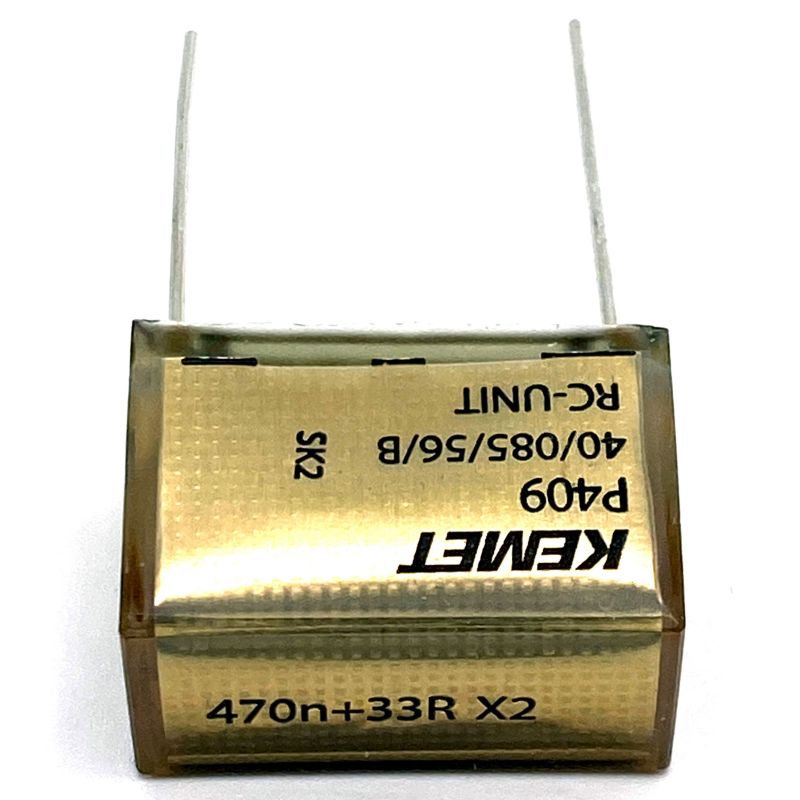

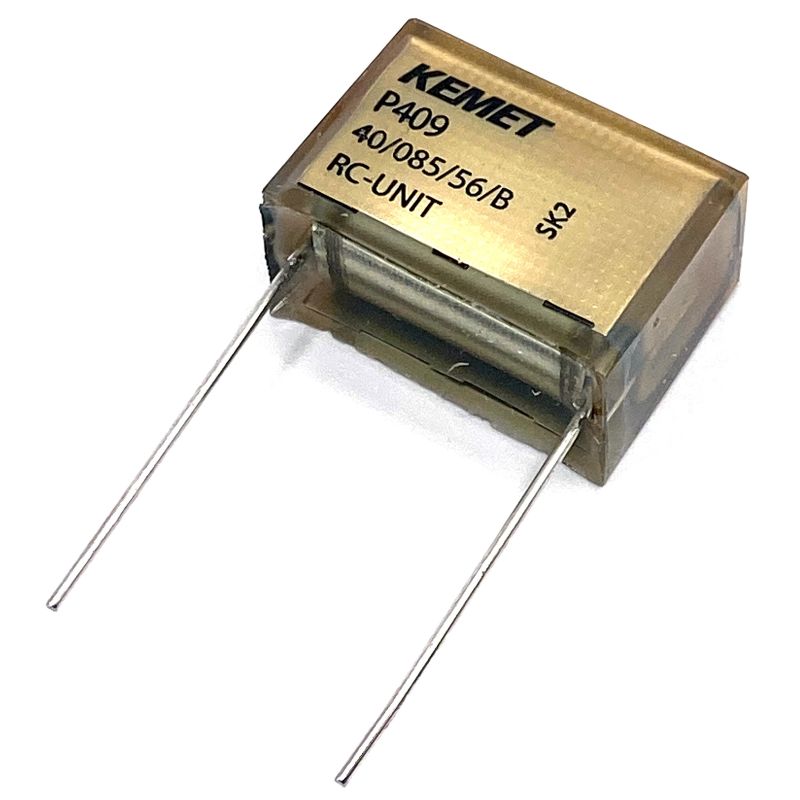

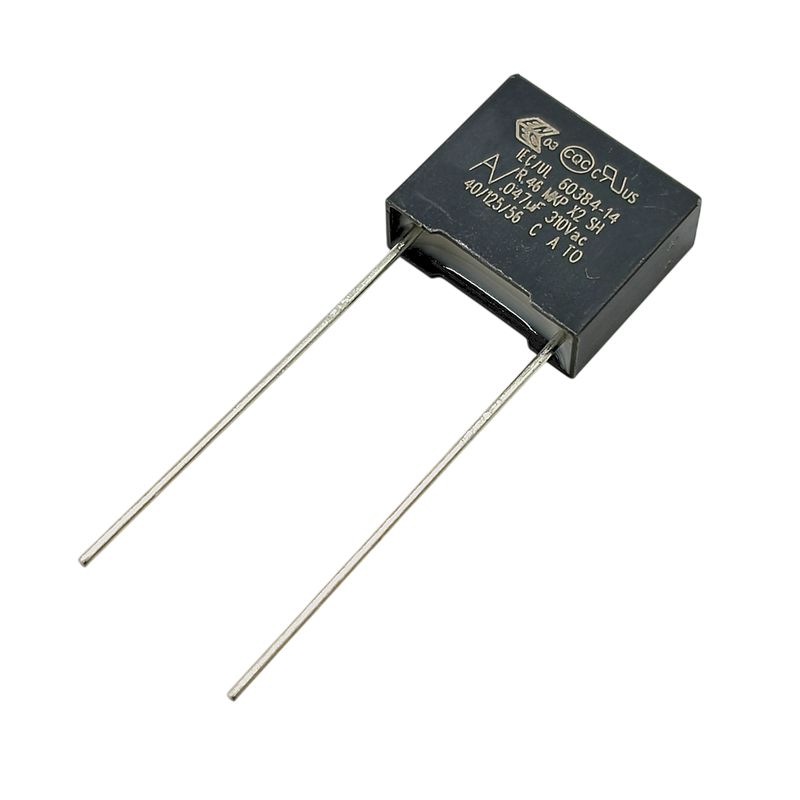

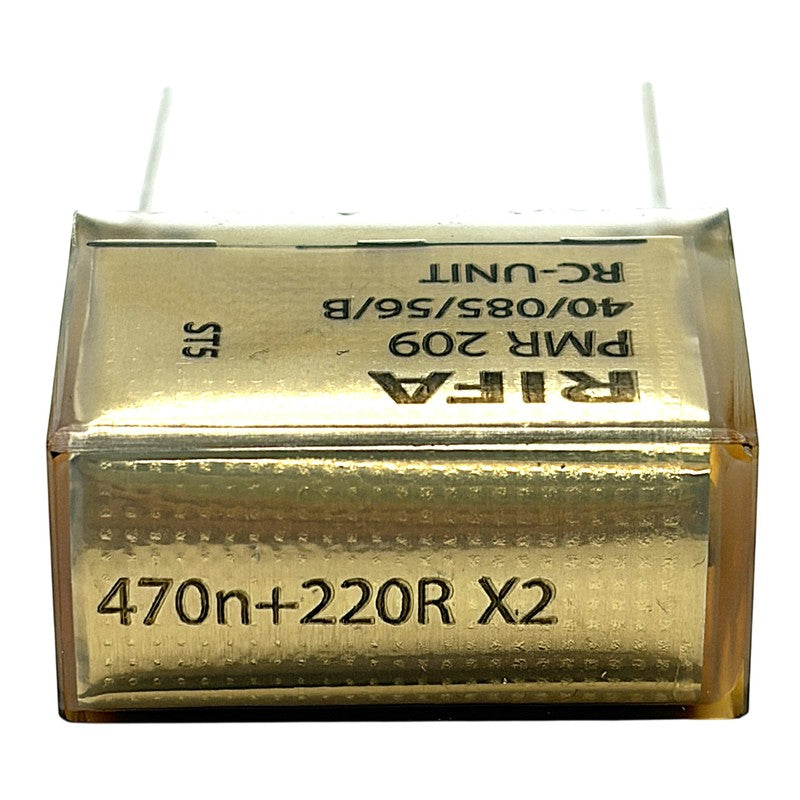

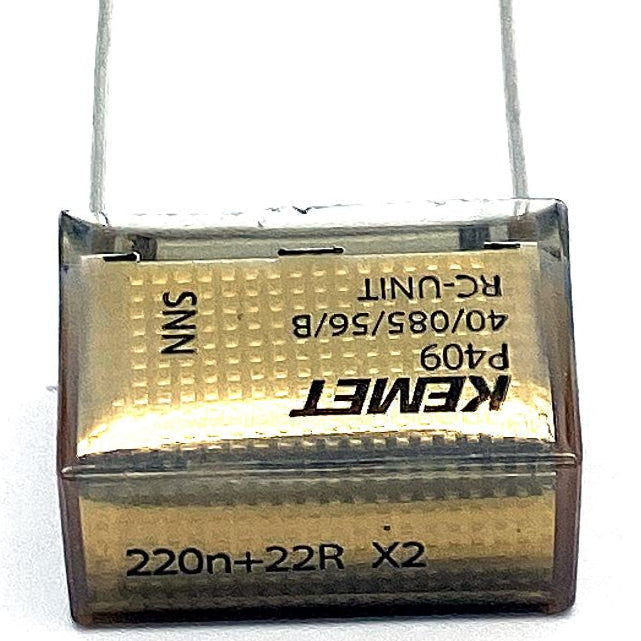

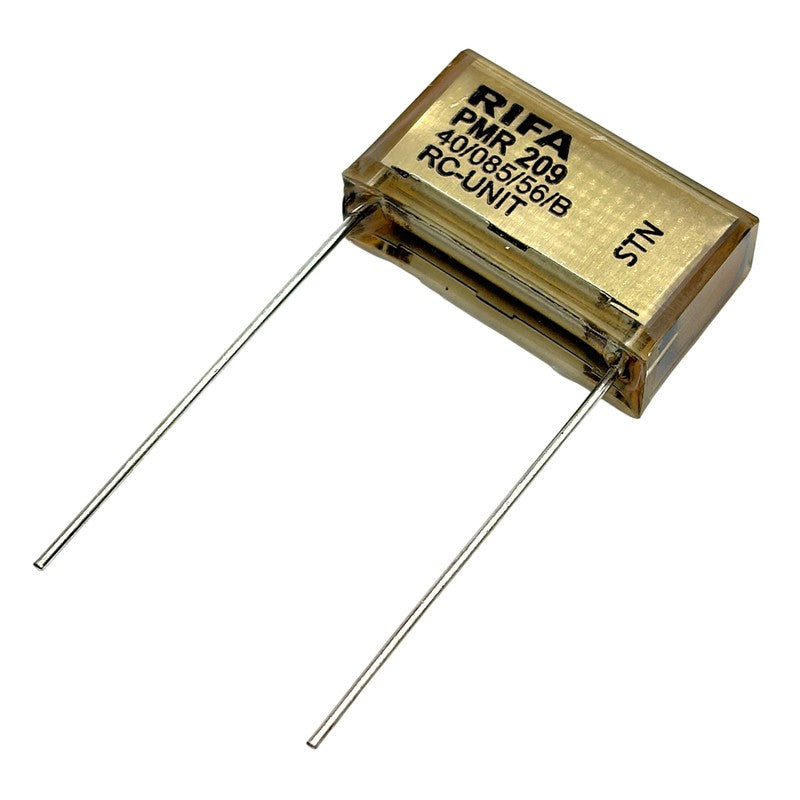

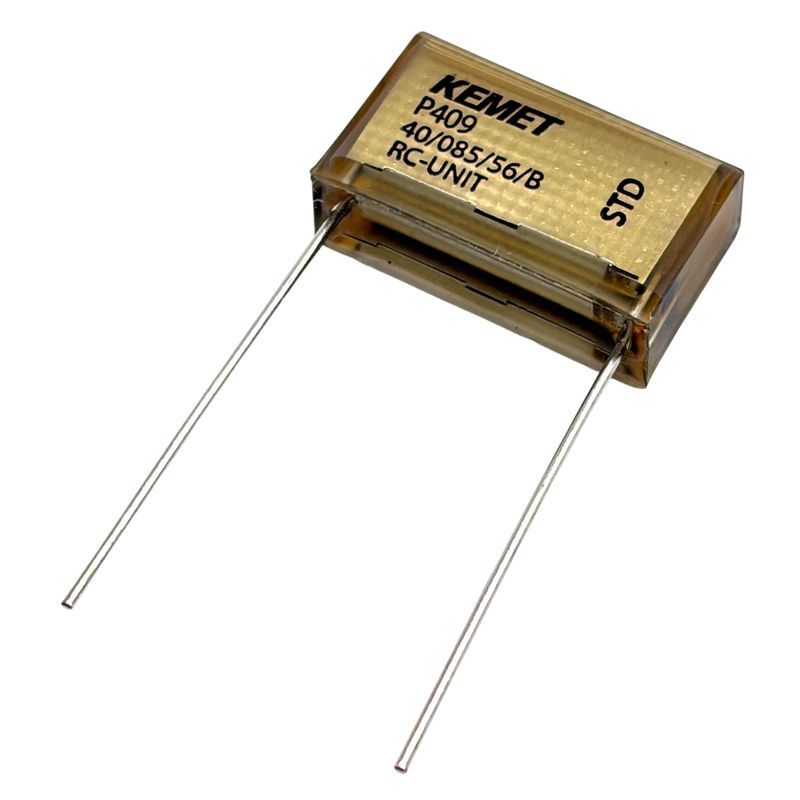

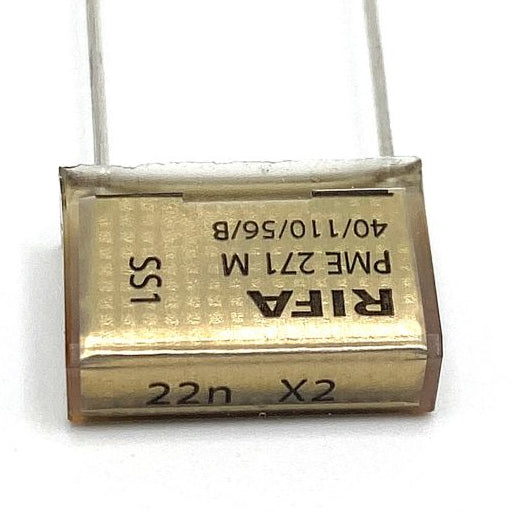

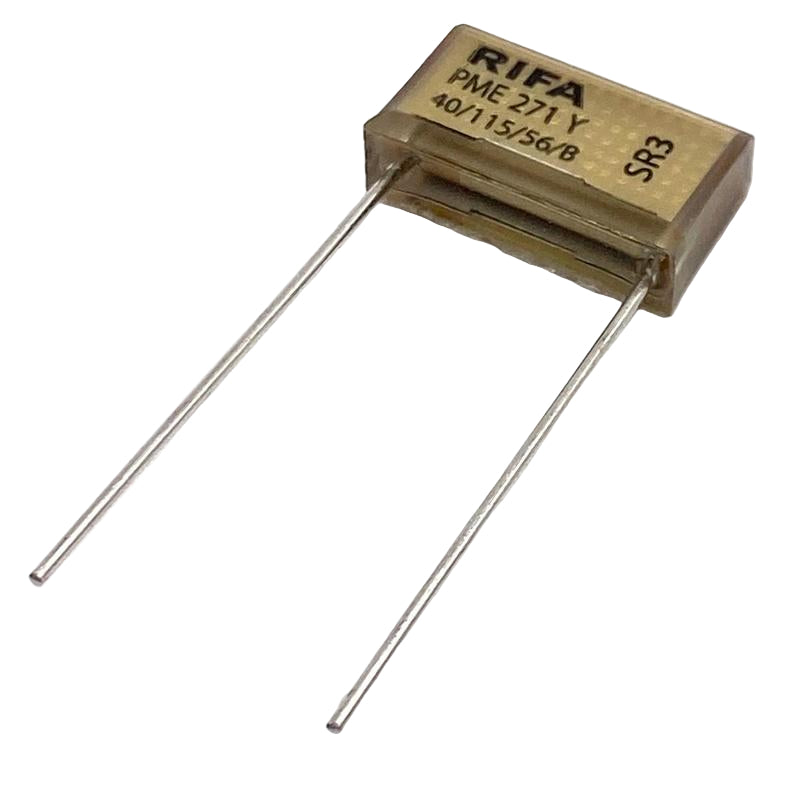

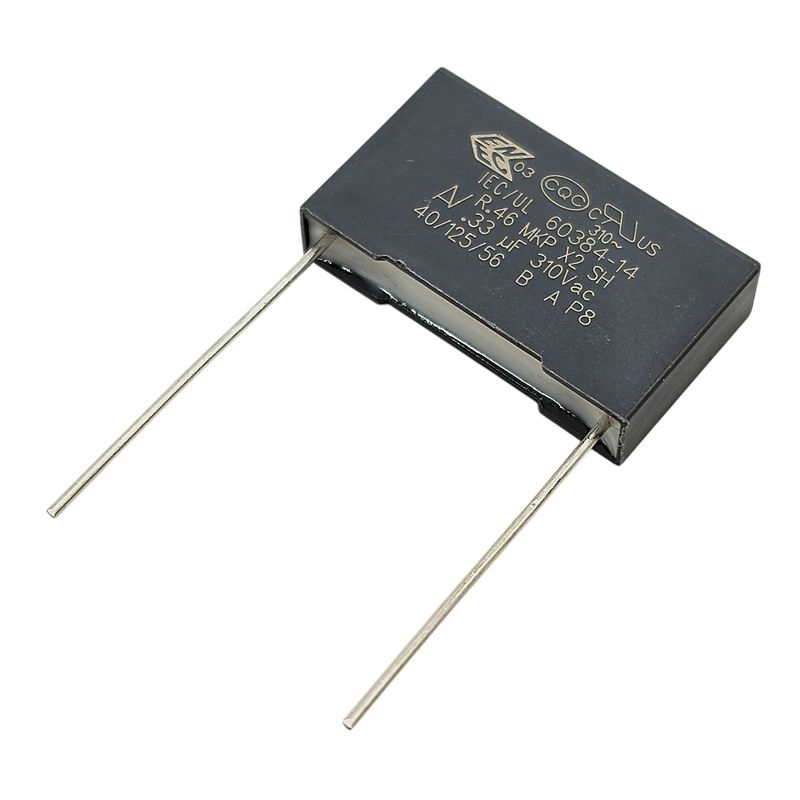

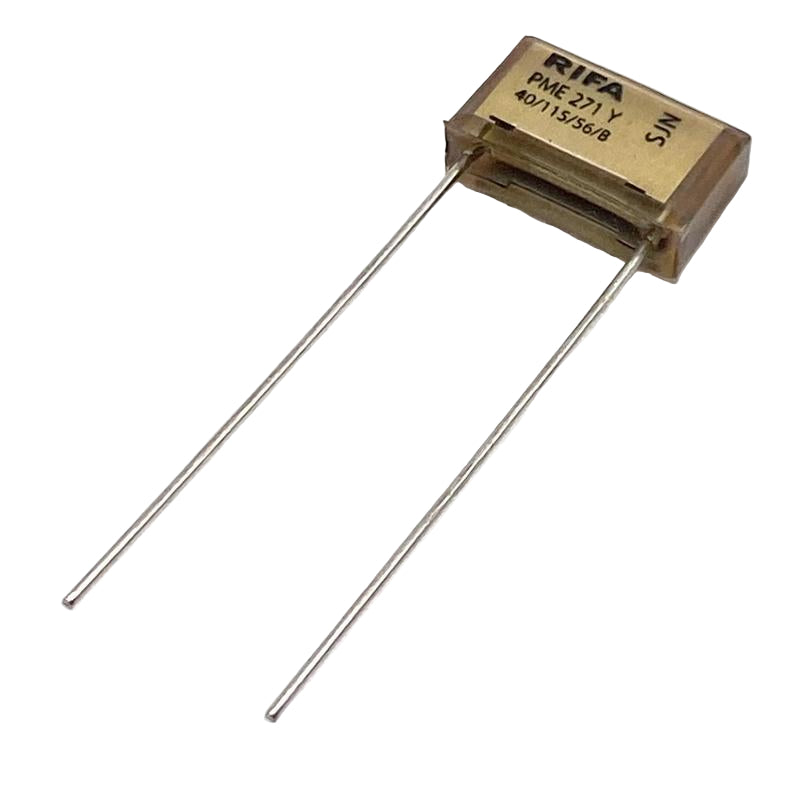

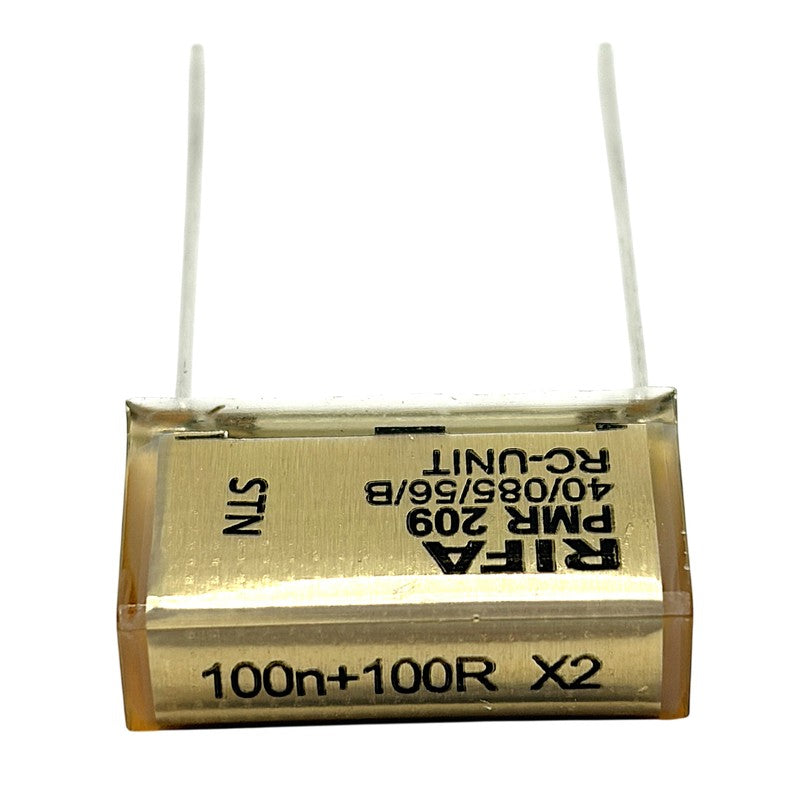

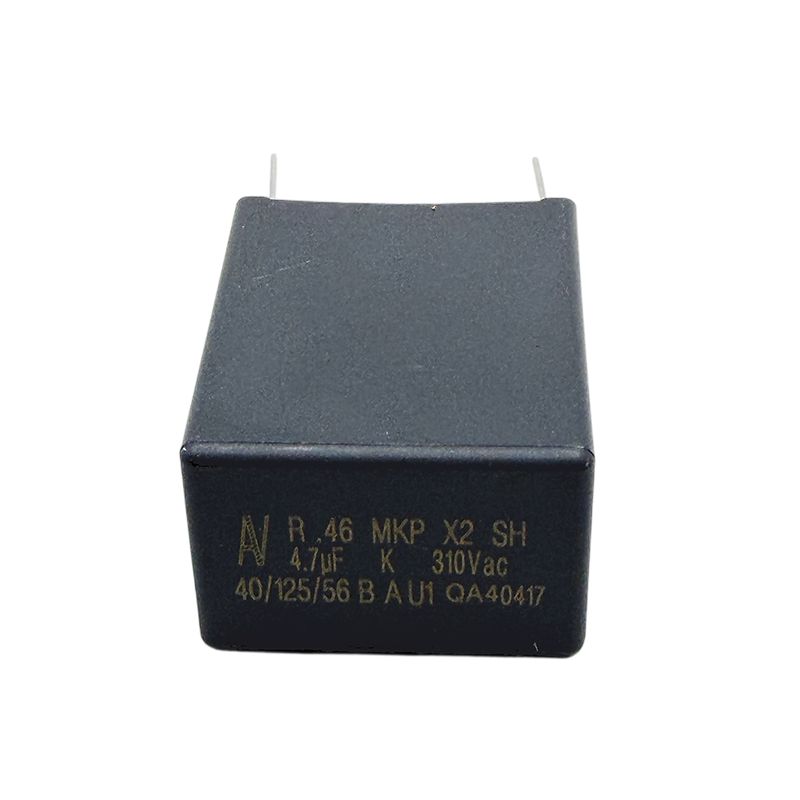

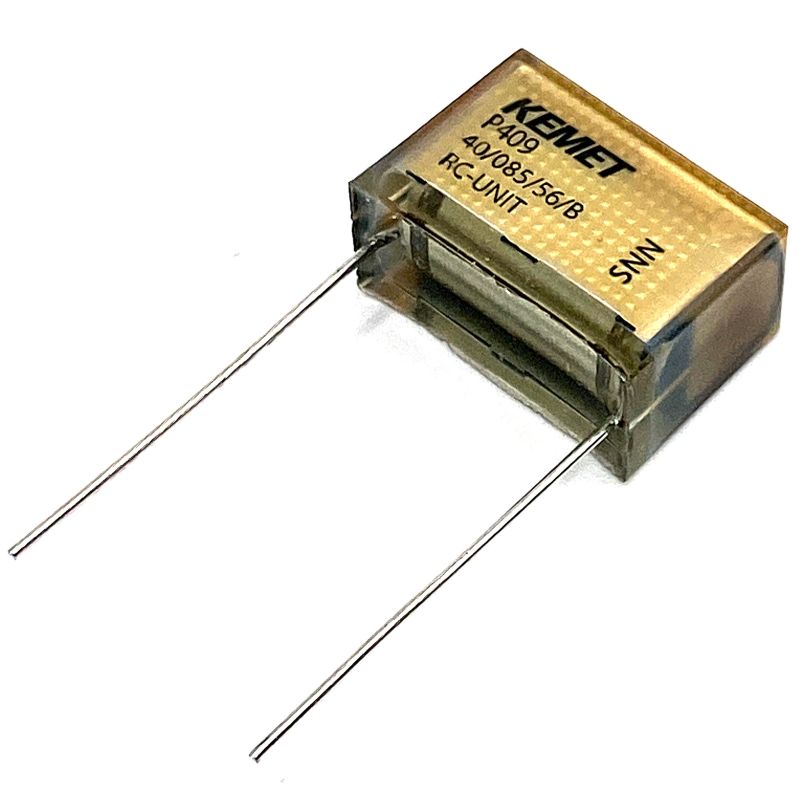

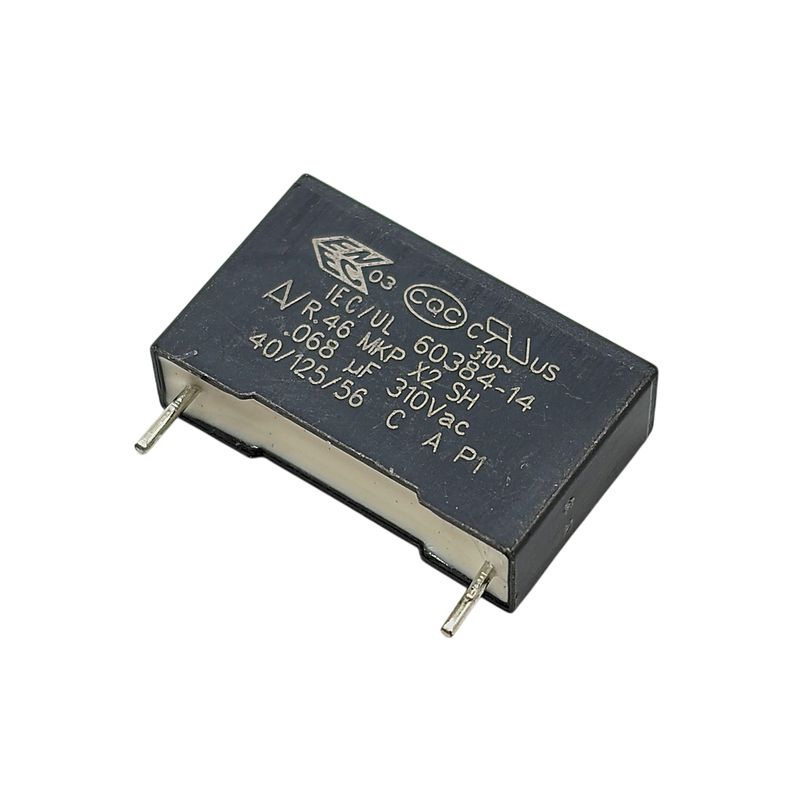

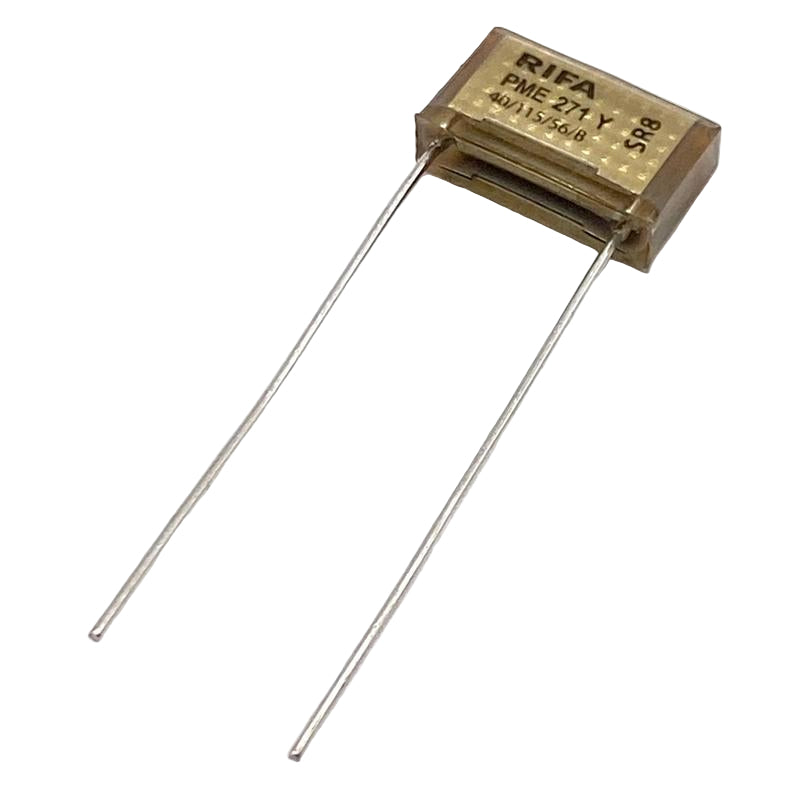

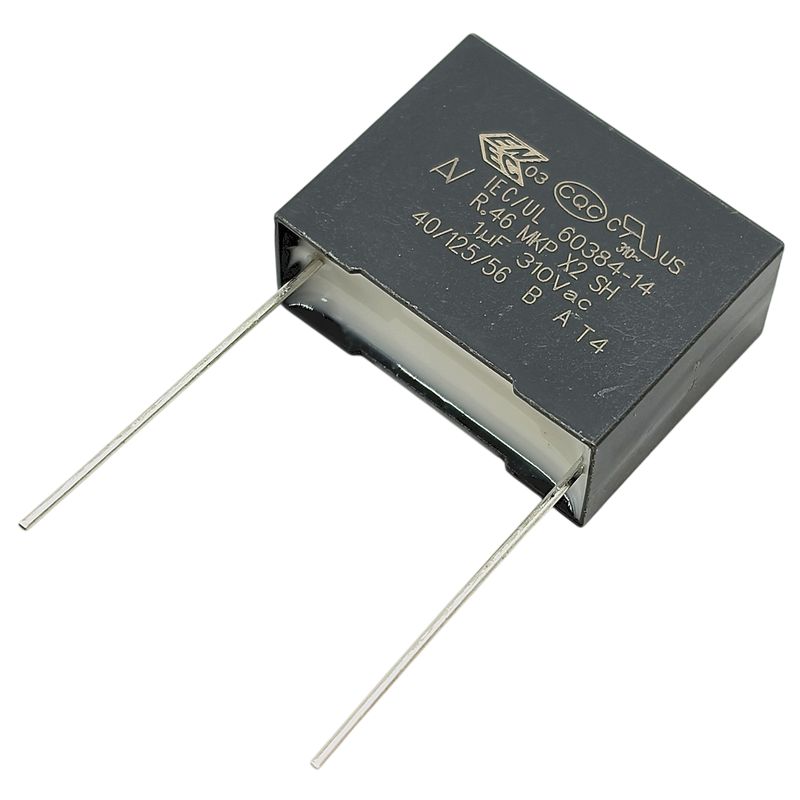

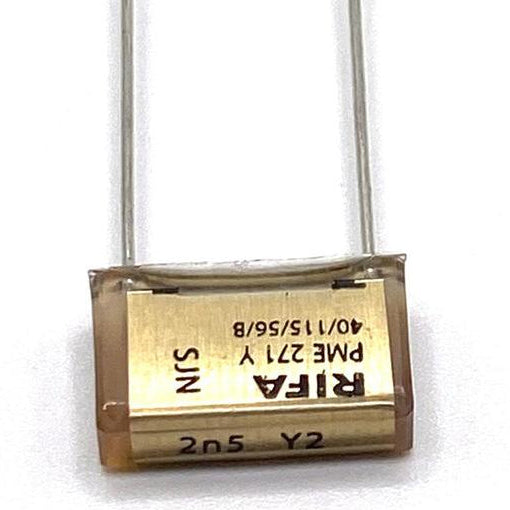

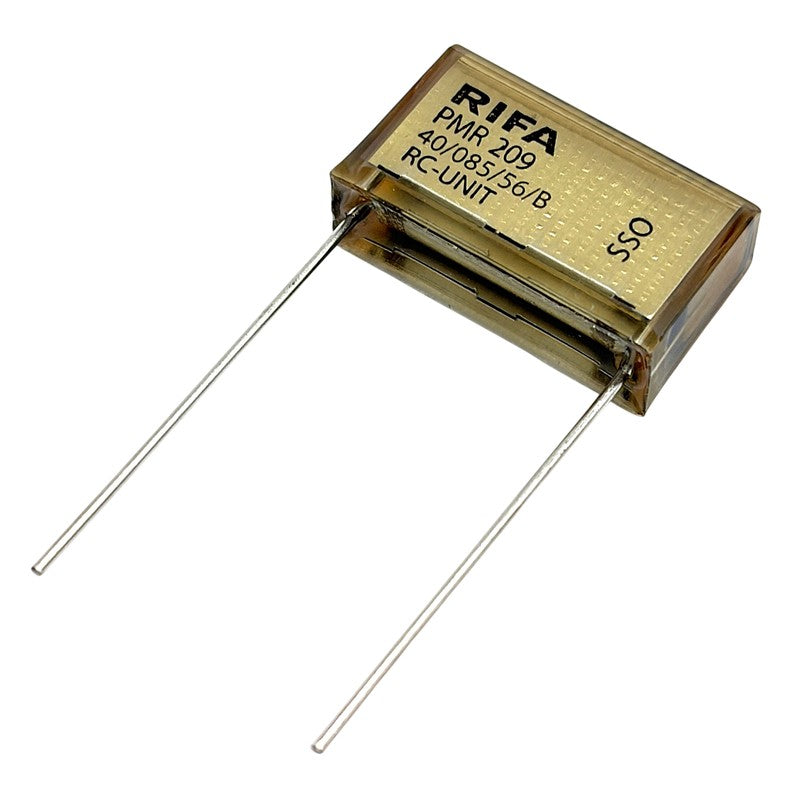

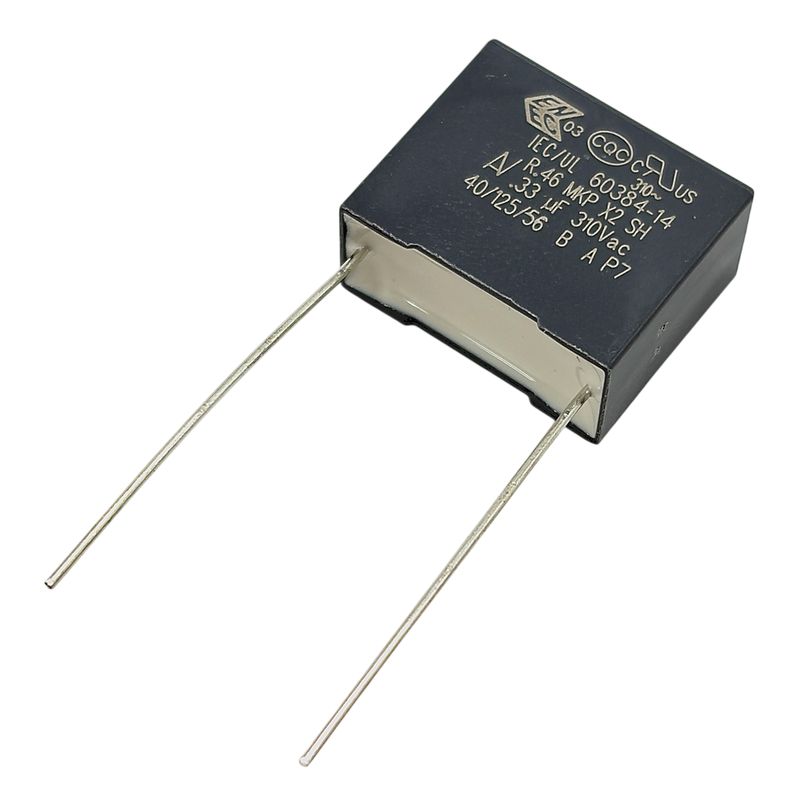

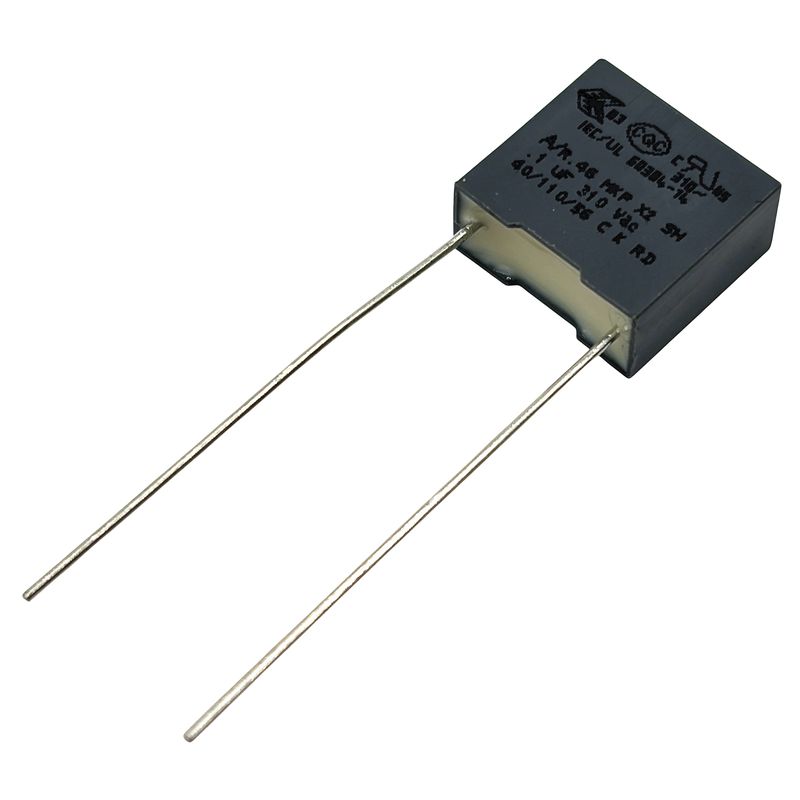

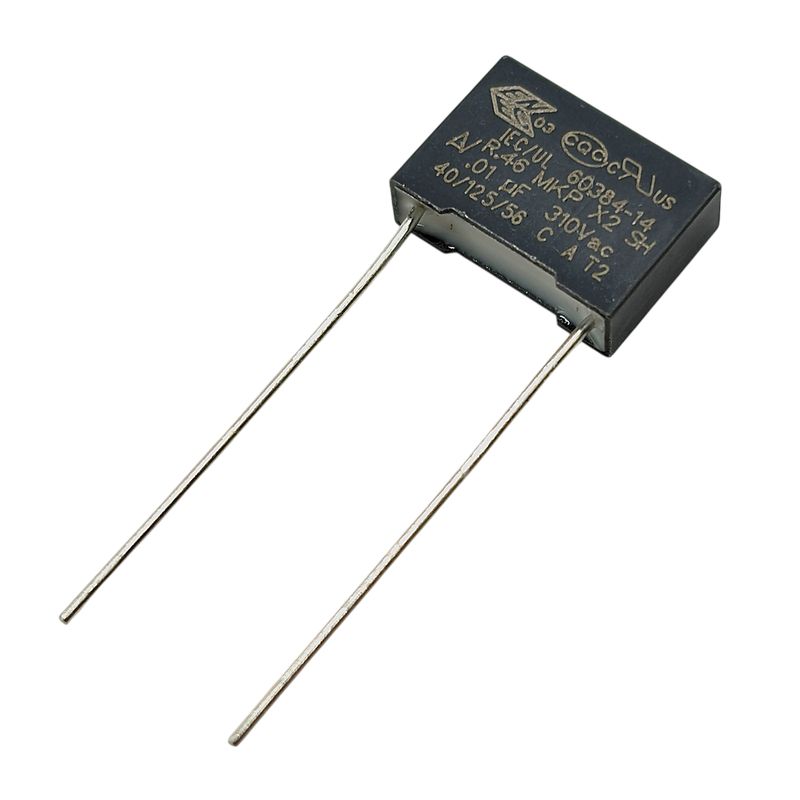

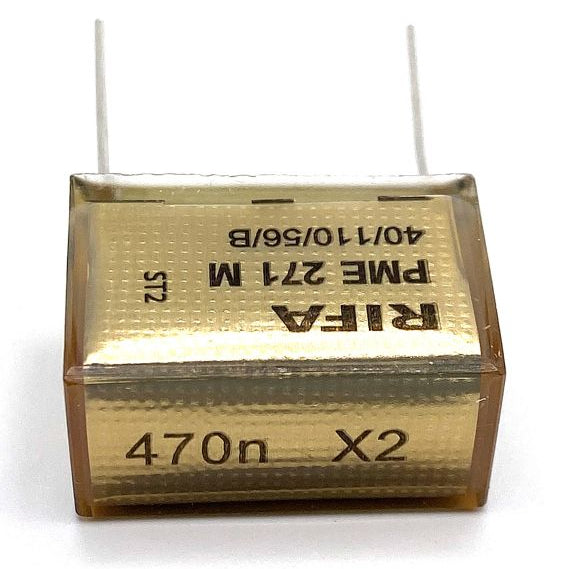

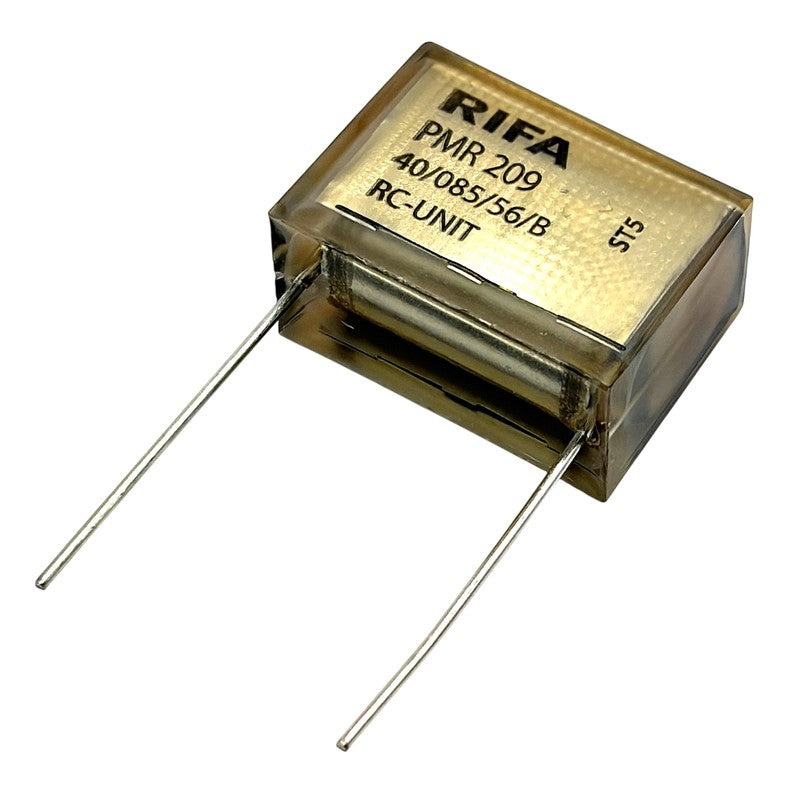

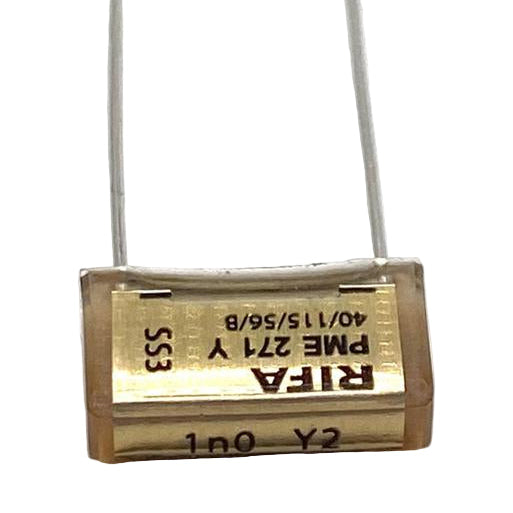

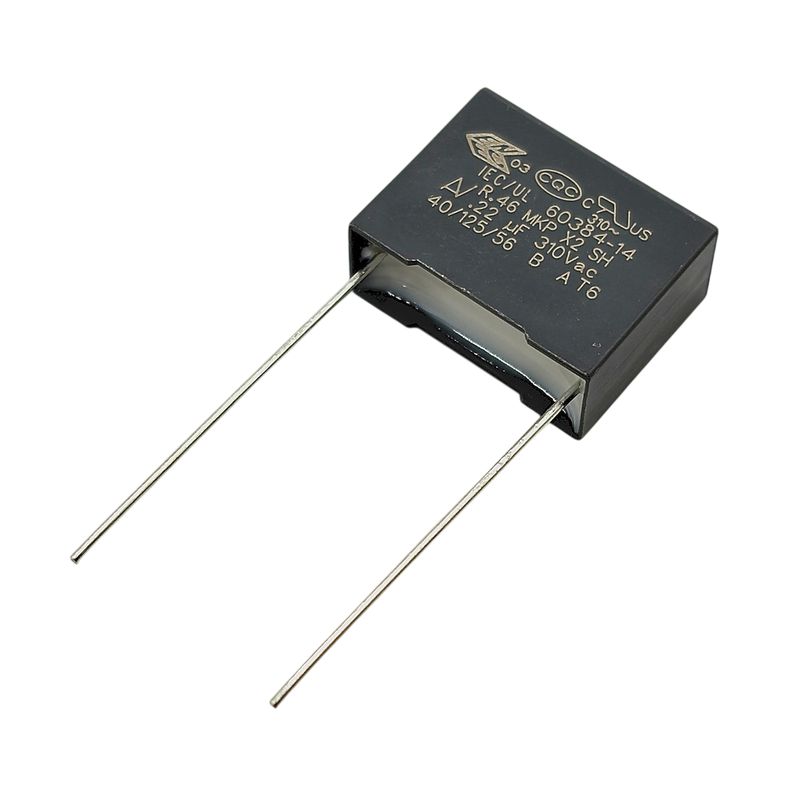

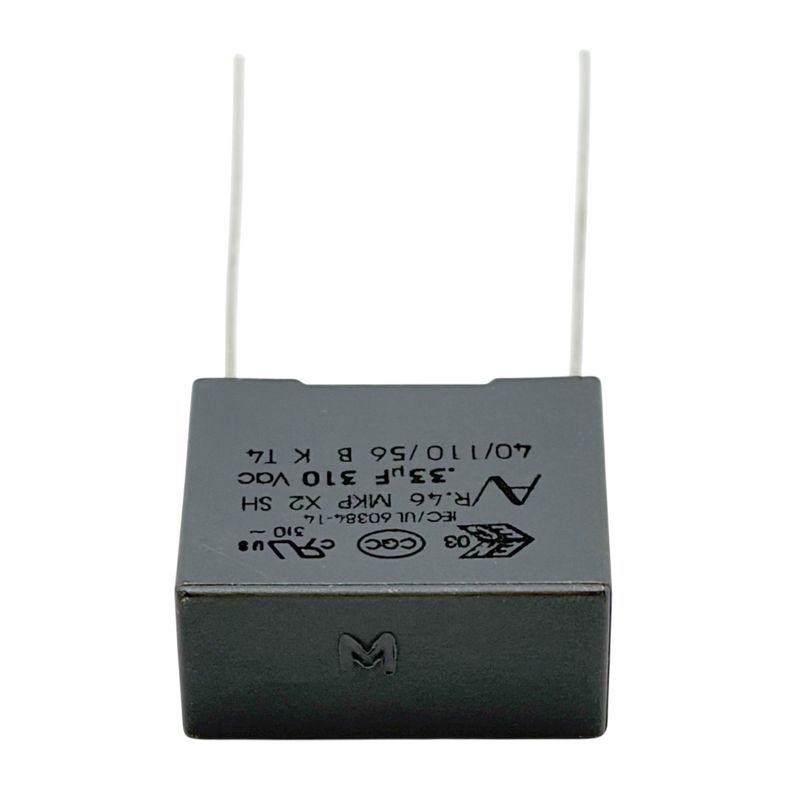

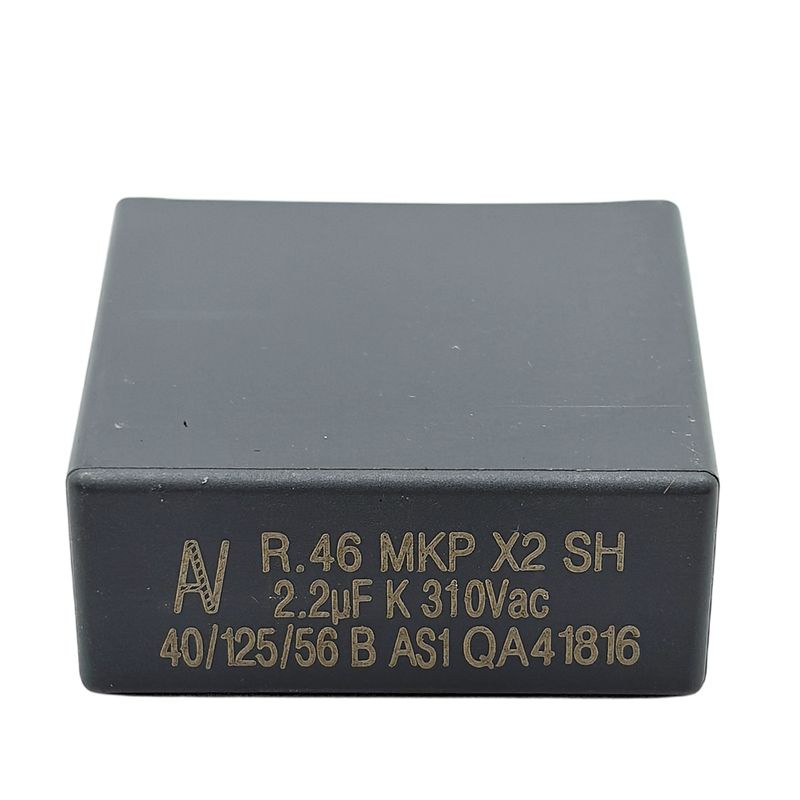

Skyddskondensatorer är säkerhetsklassade för nätspänning. X2 används över L-N för EMI-filtrering (självhelande film). Y2 används mellan L-PE där isolation och läckström är kritiska. Snubbers dimensioneras för hög dV/dt och repetitiva pulser. RC-snubbern kombinerar motstånd + kondensator för kontrollerad dämpning.

När väljer man vad?

EMI på nätet: X2 (L-N) eller Y2 (L-PE). Transient över komponent: snubber. Enklare installation med styrd dämpning: RC-snubber. Använd aldrig icke-säkerhetsklassad snubber som ersättning för X/Y över nätet.

X1 eller X2?

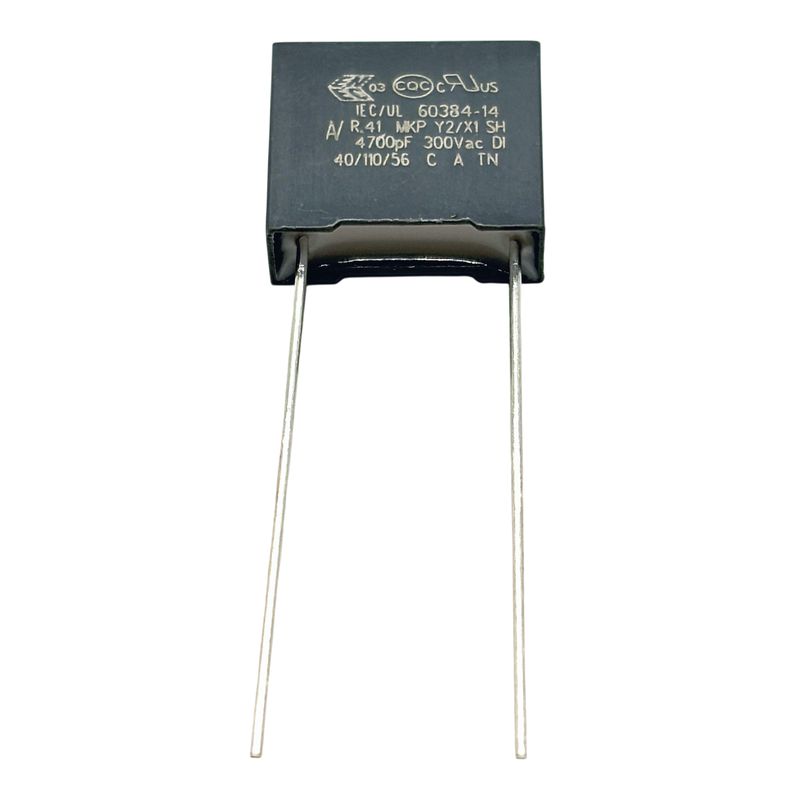

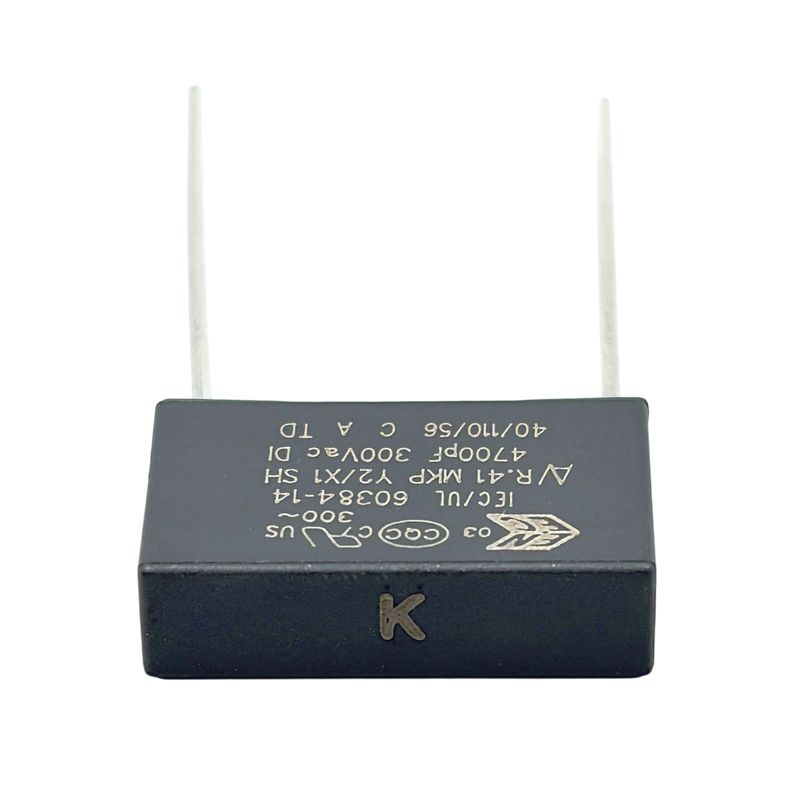

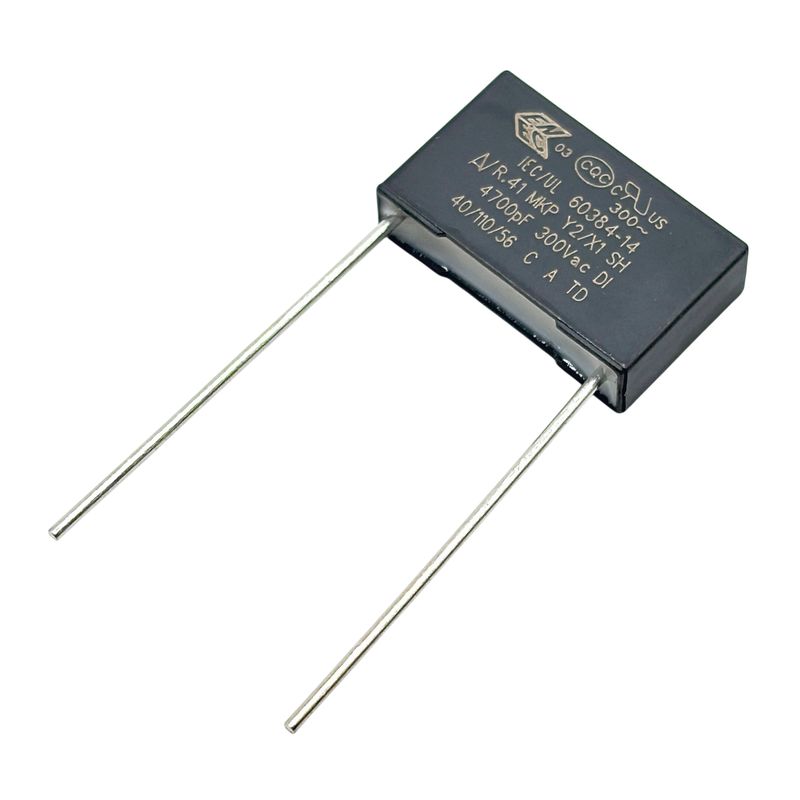

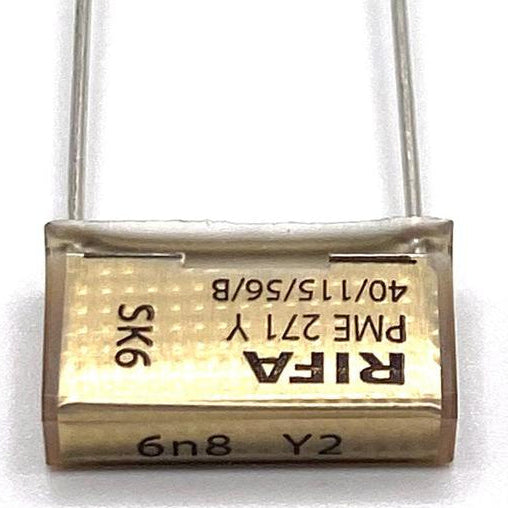

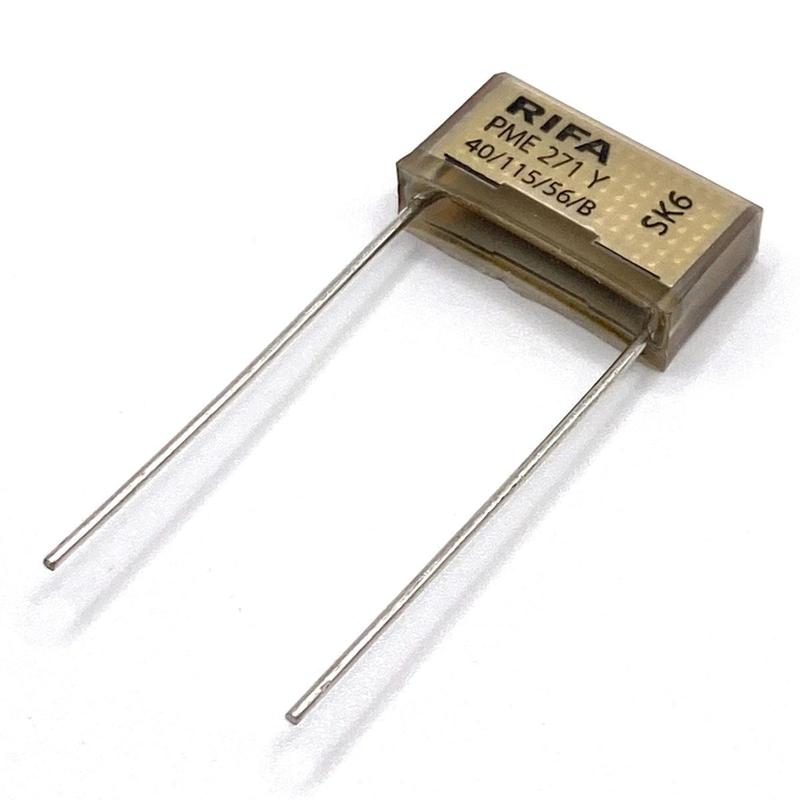

X1 och Y1 är hårdare säkerhetsklasser för tuffare miljöer (högre impulstålighet). I vanliga 230 V-applikationer används oftast X2 över L-N och Y2 mellan L-PE - det är dessa vi säljer.

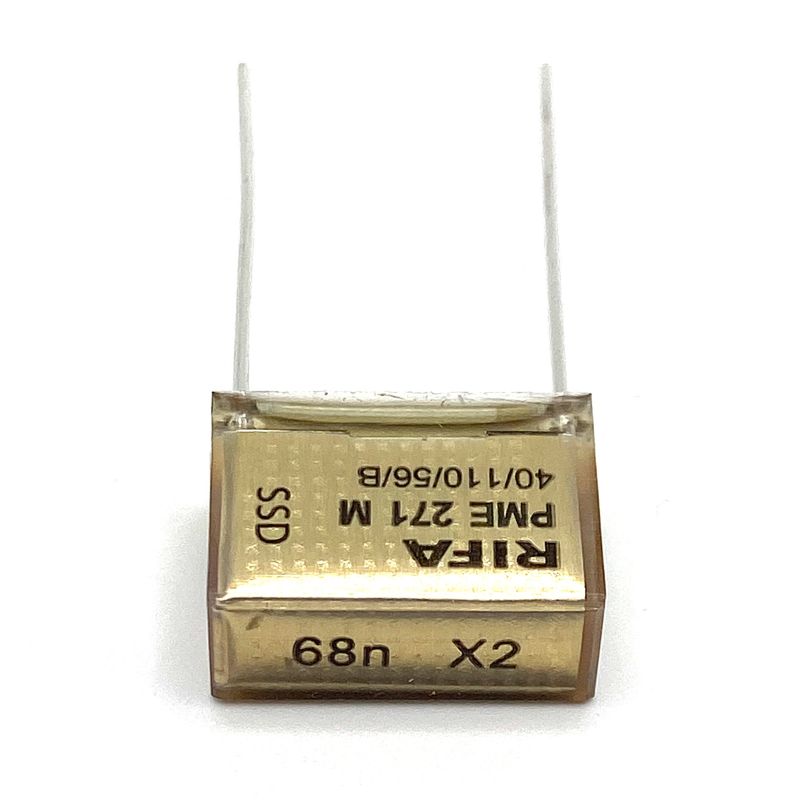

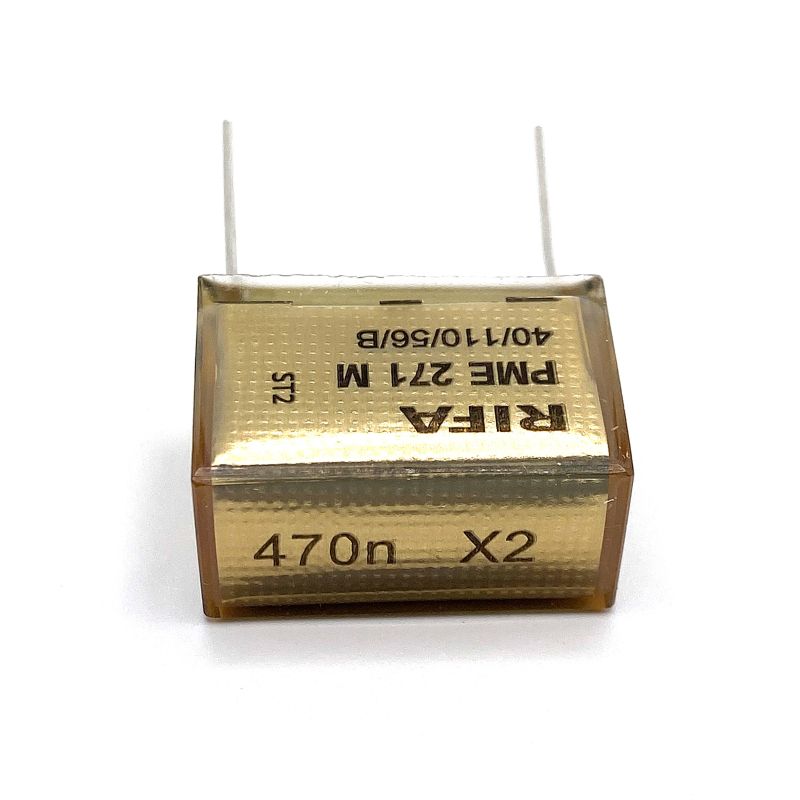

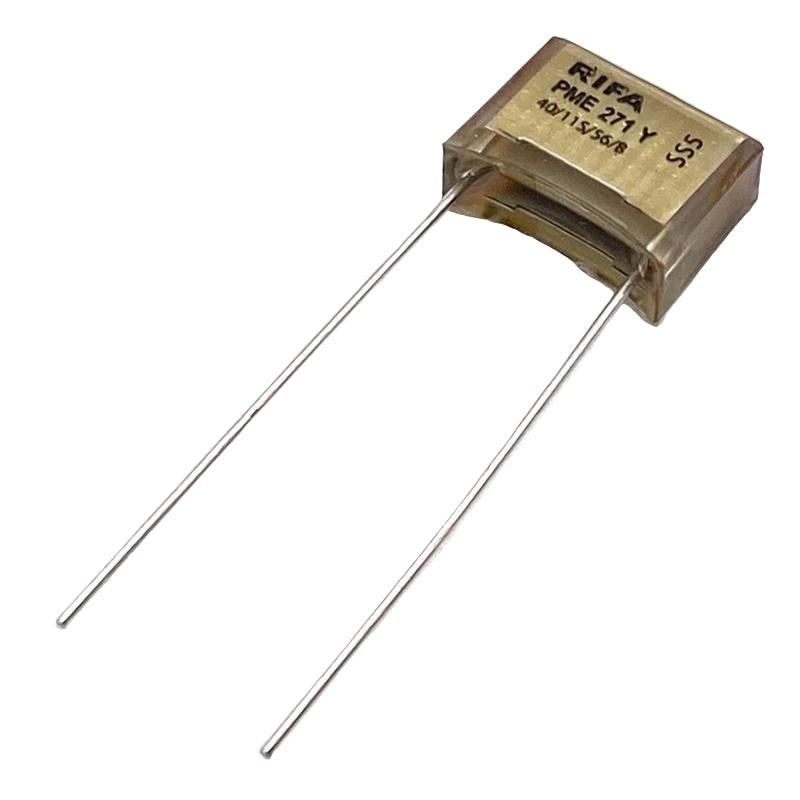

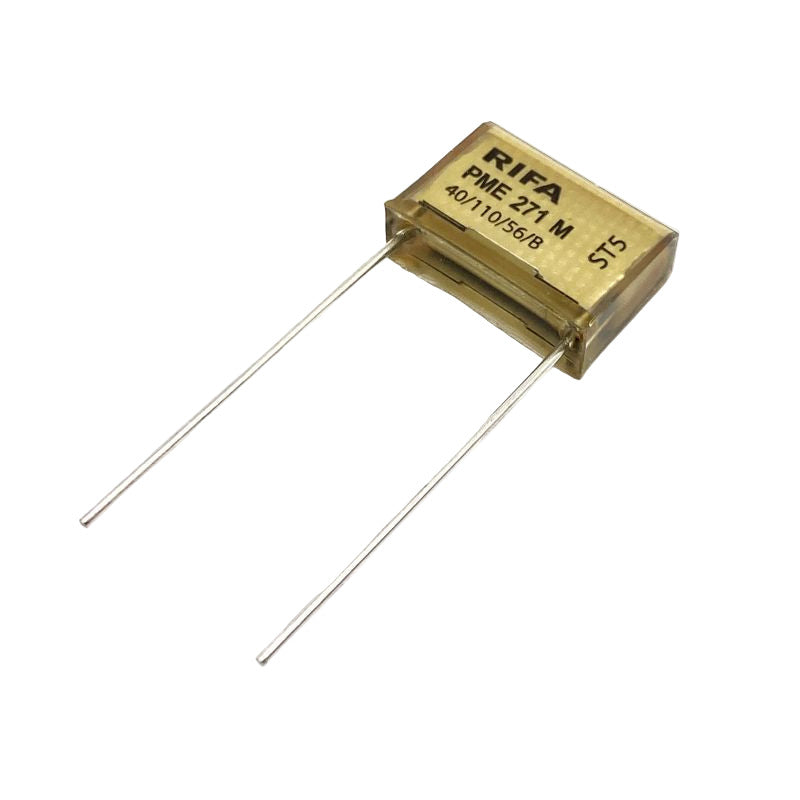

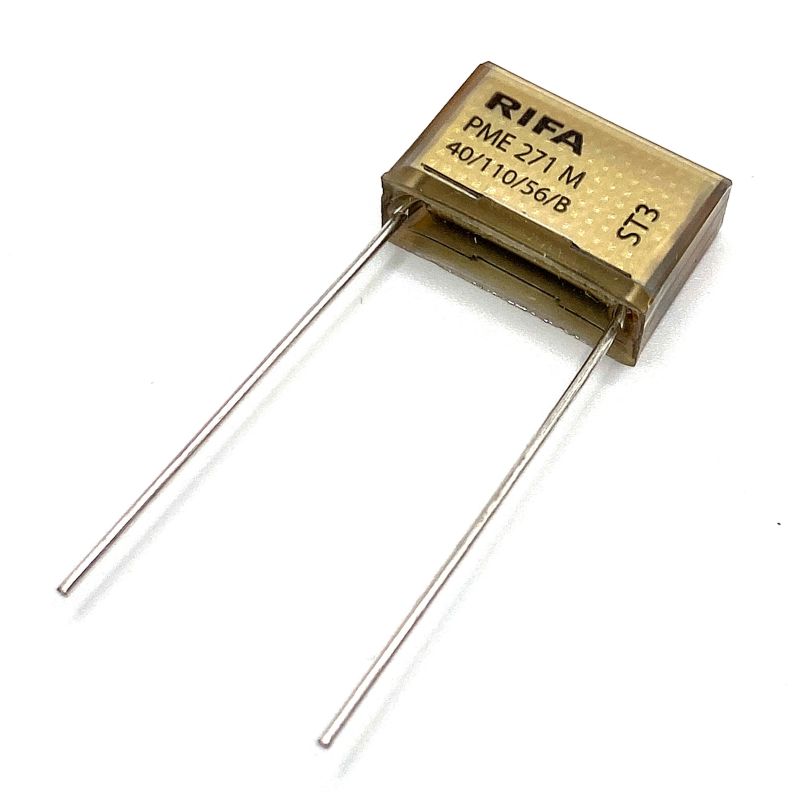

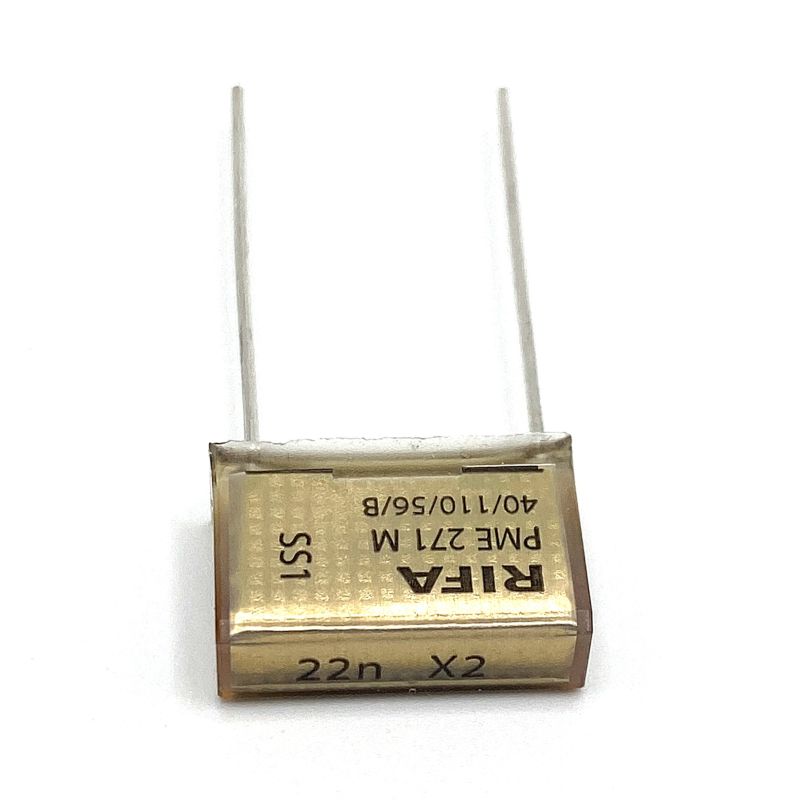

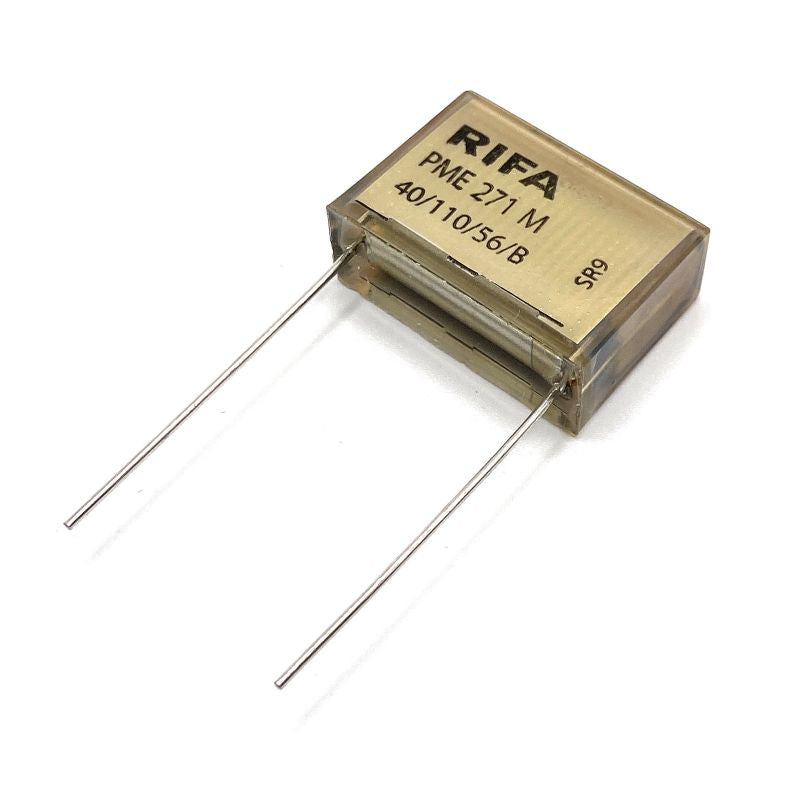

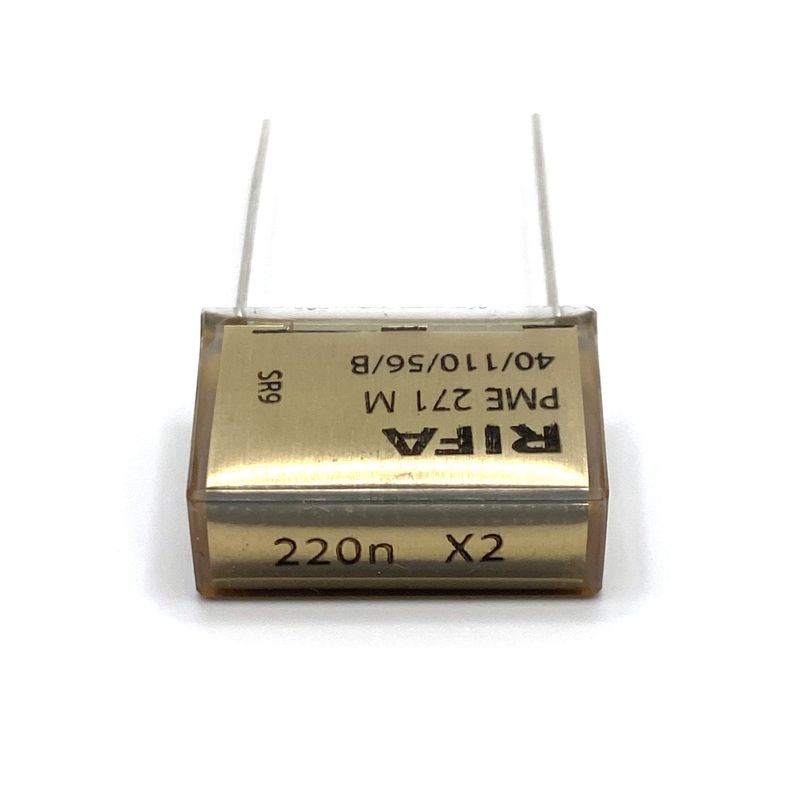

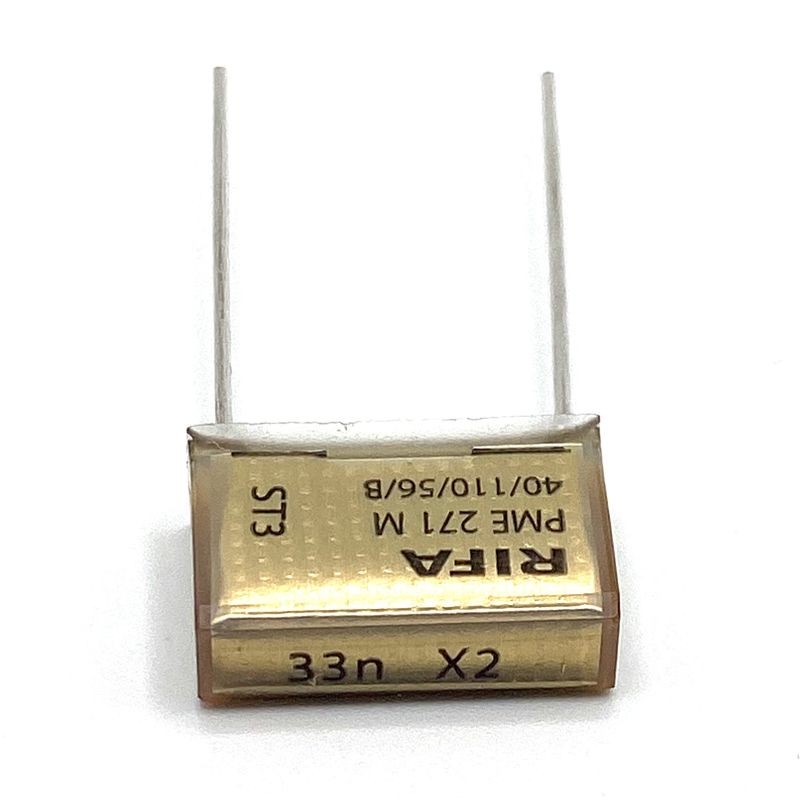

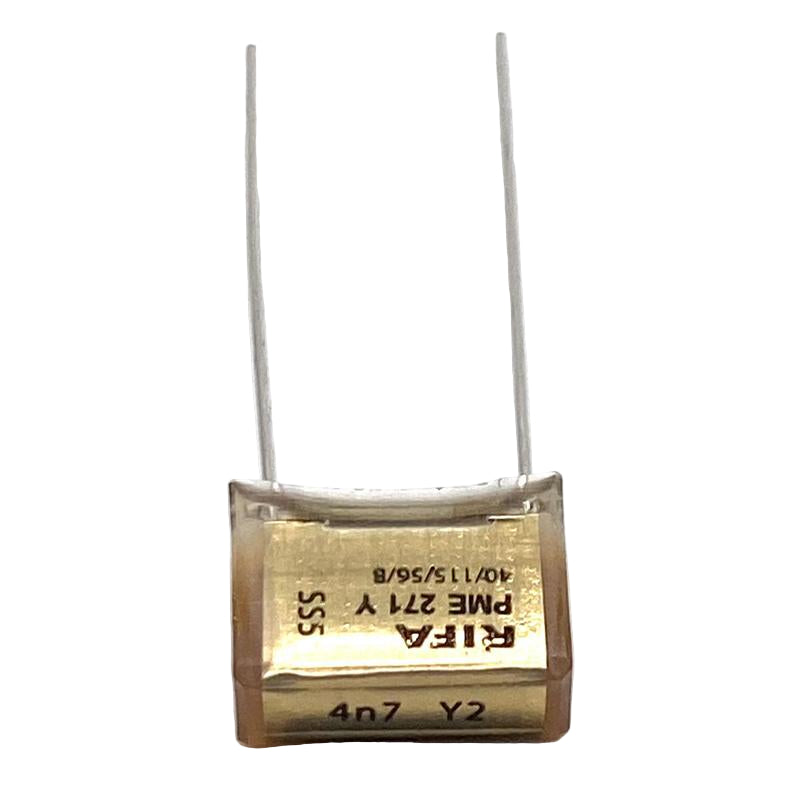

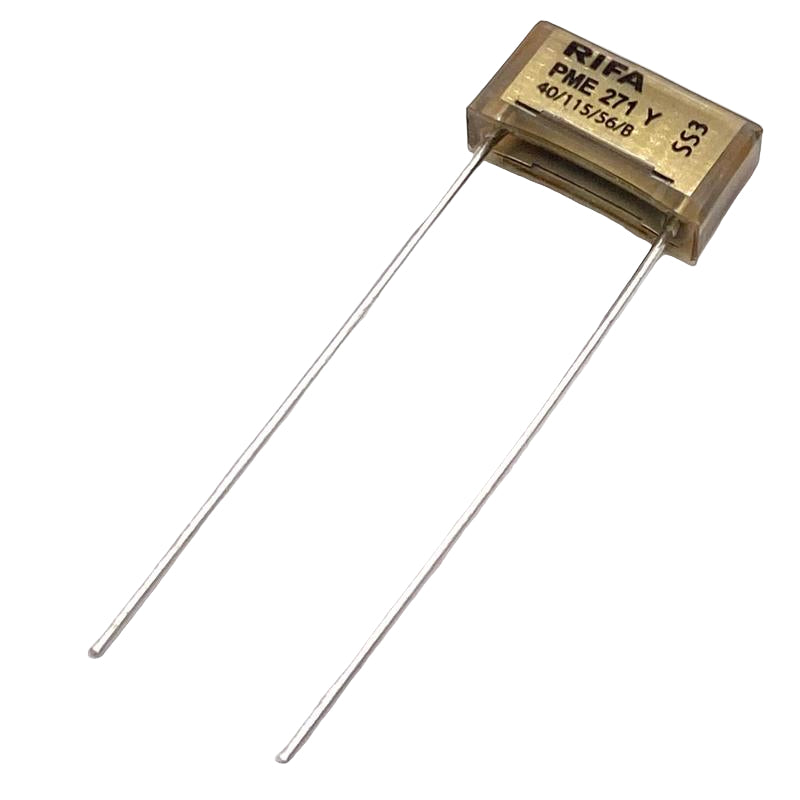

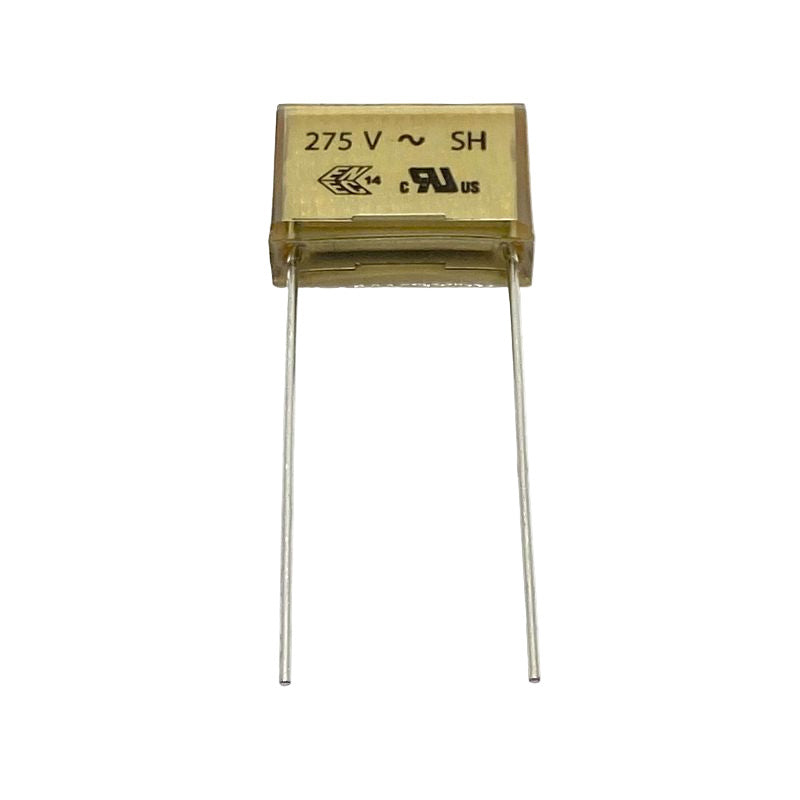

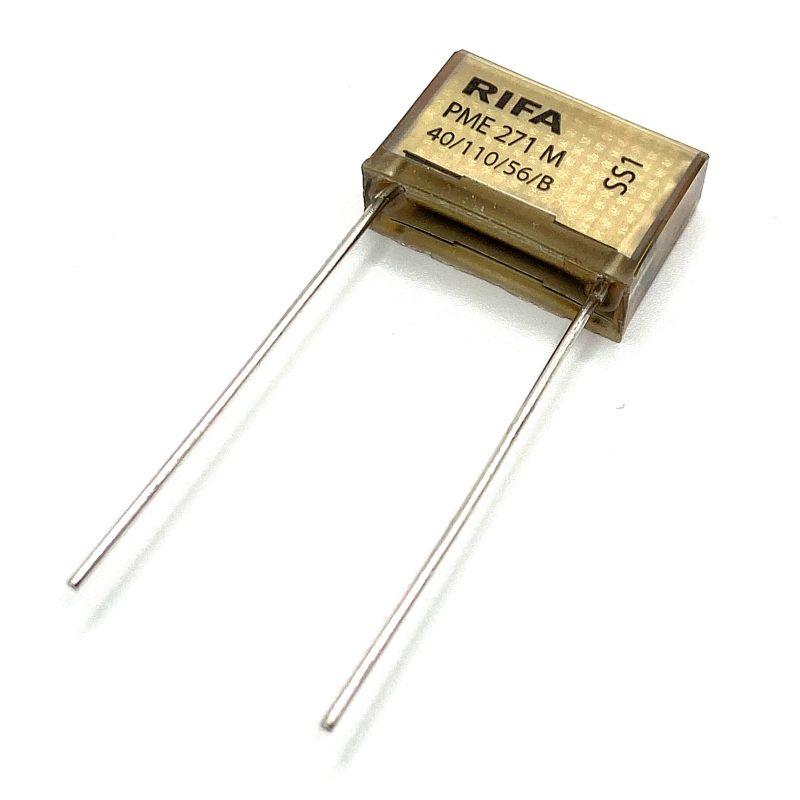

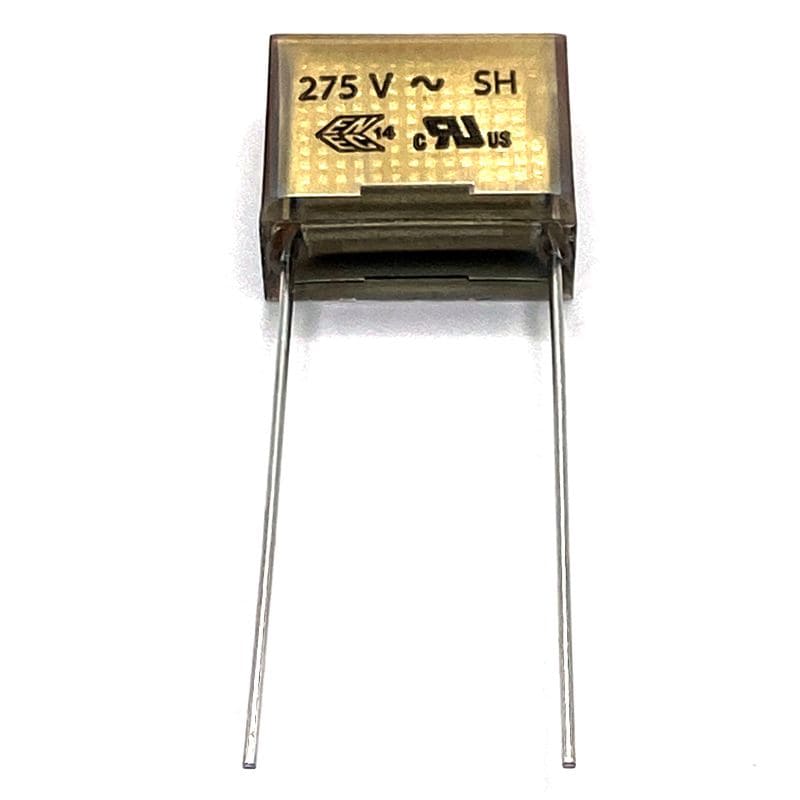

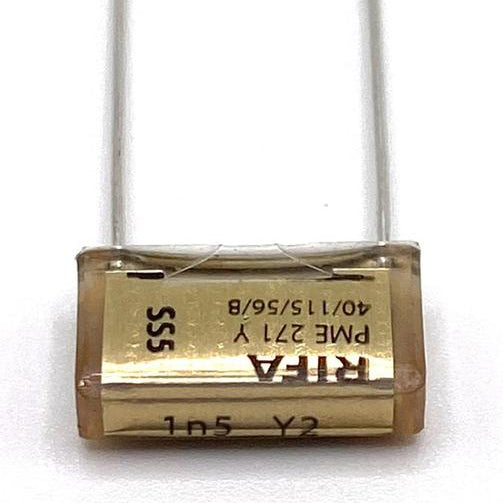

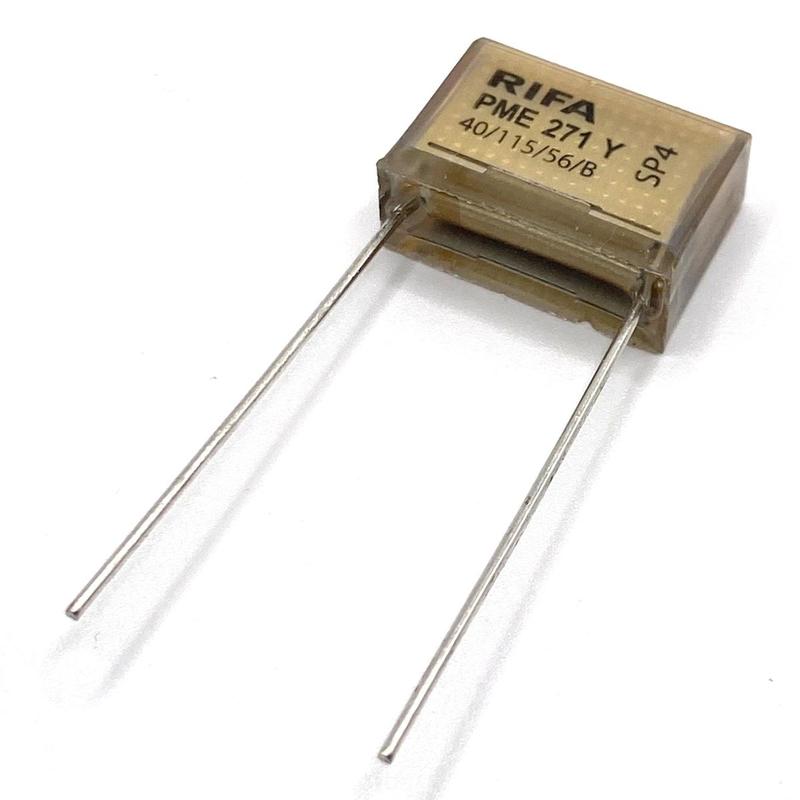

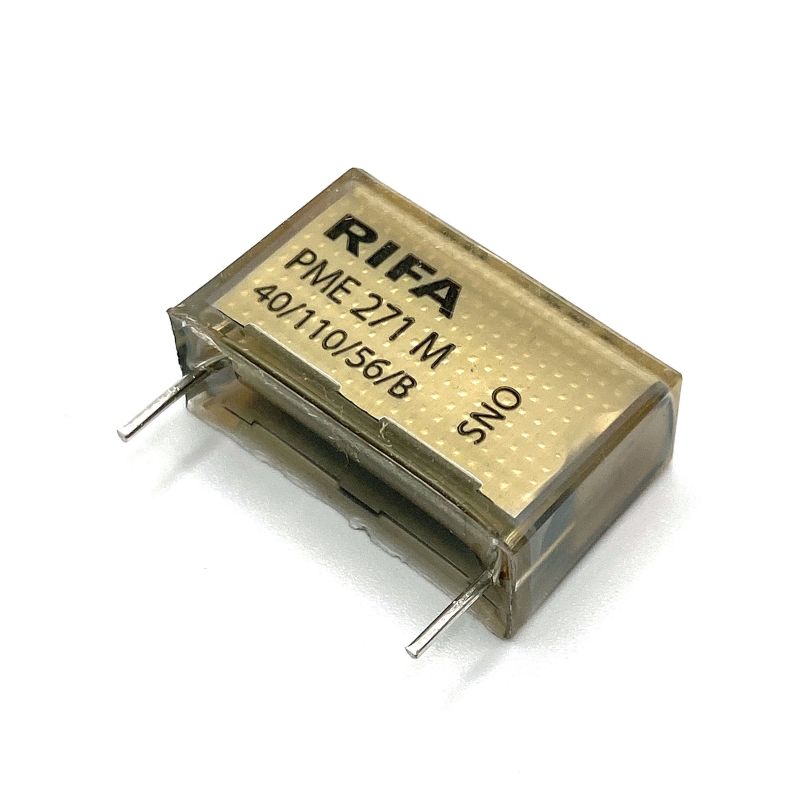

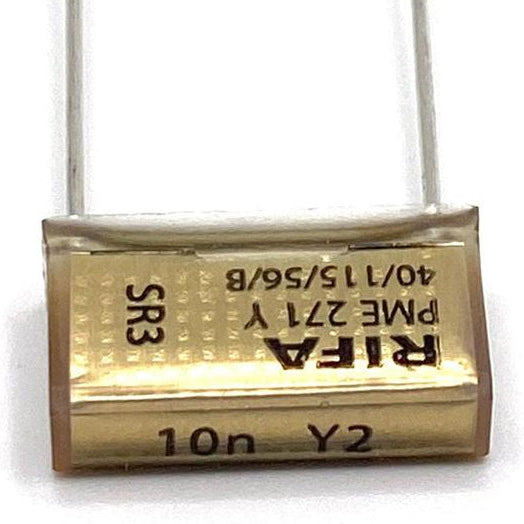

PME-serien - översikt
