Vill du skicka in din box istället för att laga själv? Se reparation & priser

Då var det dags för nästa Rego 600 som skickats in för reparation till Karlskoga. Gemensamt för samtliga boxar är att de nu är 20-30 år gamla och hög tid att byta elektrolytkondensatorerna. Även om många andra fel förekommer är detta det första man byter före vidare felsökning.

(Passa samtidigt på att byta skyddskondensatorerna eller varistorerna beroende på modell av box)

Lagar du hellre själv? Alla reservdelar kan du beställa direkt här butiken

Vill du hellre skicka in boxen för reparation (även skador som brand i komponenter, trasiga ledningsbanor, oxidskador odyl.)? Ta kontakt eller köp och betala direkt här

Checklista - Gör åtminstone detta om du servar själv

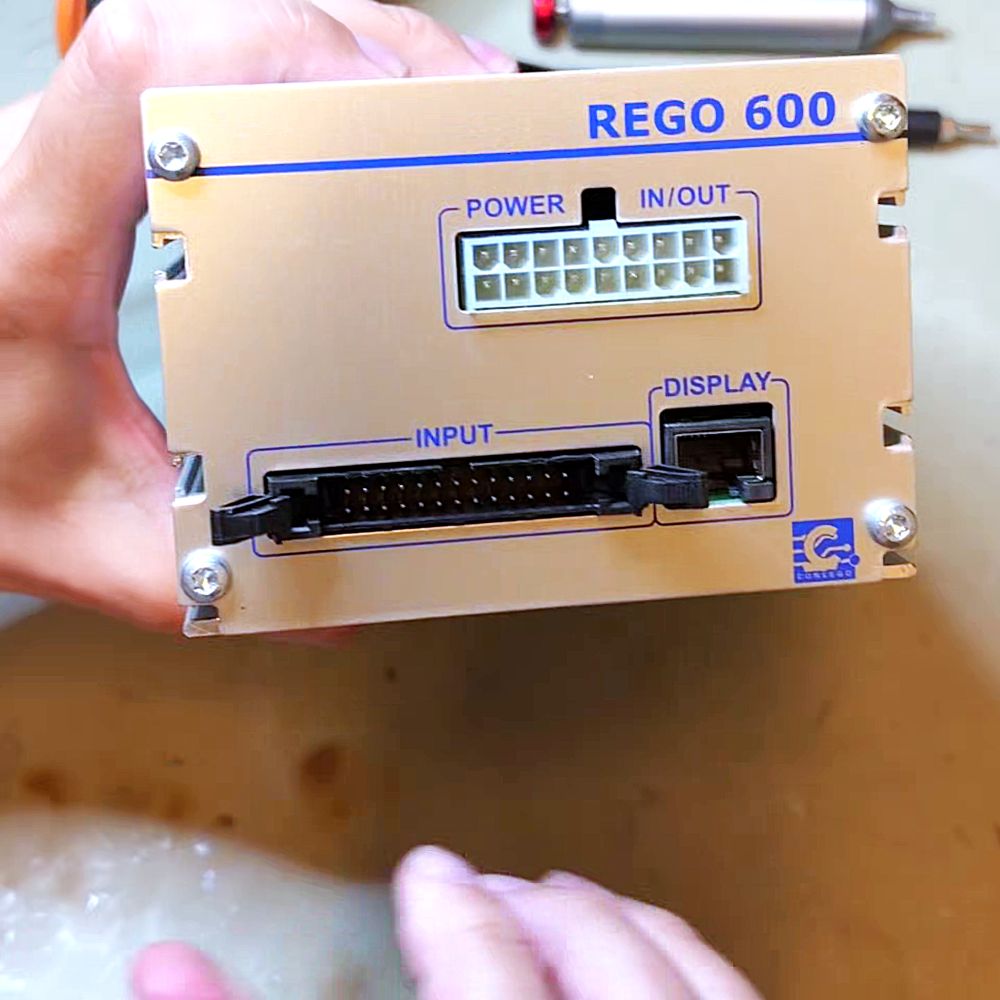

Rego 600 - ENDAST boxar märkta Rego 600 (på baksidan)

  • Byt 2st elektrolytkondensatorer - Köp 1000uF 25V eller 3300uF 25V (mindre vanliga)
    • Använd tennsug! (avlödningsfläta fungerar inte)
  • Mät upp varistorer 3st - skall ge oändlig resistans, byt vid synlig skada eller kortslutning (endast Rego 600 samt Conlego 600) - Köp varistorer här
  • Tvätta rent oxid vid behov med isopropanol
  • Kontrollera att samtliga ledningsbanor är intakta och inte har lossnat från kretskortet eller är brända
  • Dubbelkolla att chippet på nedre kortet sitter fast ordentligt
  • Gör visuell kontroll av samtliga komponenter på övre kortet (samma som kondensatorerna sitter på), ej synliga skador eller brända komponenter
  • Kontrollera kontinuitet efter ditlödning av elektrolkondensatorer, jordplanet skall ha kontakt med kondensatorernas minus-poler. Båda minuspolerna skall ha 0 ohm samt kontinuitet mellan plus-polerna.

Rego 600 - Märkt Rego 637, 637E, 638 och många fler

  • Byt 2st elektrolytkondensatorer - Köp 1000uF 25V eller 3300uF 25V (mindre vanliga)
    • Använd tennsug! (avlödningsfläta fungerar inte)
  • Mät upp X2 skyddskondensatorerna 3st - skall visa 10nF, vid 9 eller lägre byt även dessa. Relativt vanligt att de är 2-4nF! - Köp 10nF X2
  • Tvätta rent oxid vid behov med isopropanol
  • Kontrollera att samtliga ledningsbanor är intakta och inte har lossnat från kretskortet eller är brända
  • Dubbelkolla att chippet på nedre kortet sitter fast ordentligt
  • Gör visuell kontroll av samtliga komponenter på övre kortet (samma som kondensatorerna sitter på), ej synliga skador eller brända komponenter
  • Kontrollera kontinuitet efter ditlödning av elektrolkondensatorer, jordplanet skall ha kontakt med kondensatorernas minus-poler. Båda minuspolerna skall ha 0 ohm samt kontinuitet mellan plus-polerna.

Tips!

Om boxen fortfarande står fast på startskärmen med texten "Conlego" eller liknande även efter bytet. Håll inne knappen på panelen med strömsymbol i 1-2 minuter så brukar boxen hoppa igång.

Felkoder och åtgärder

Kontrollera först felkoder mot användarmanualen samt felkodsmanualen och följ åtgärderna från tillverkaren. Om tekniker/reparatör fastställer att felet ligger i boxen bör den felsökas/repareras. Fler fel kan givetvis förekomma, men dessa är de absolut vanligaste.

Felbeskrivning Byt komponent Ytterligare kontroll
 Fasföljdsfel X2-kondensatorer Kontrollera samtidigt alla ytmonterade resistorer för kortslutning/avbrott.
MB2-fel Processorkortet alt. faskomponenter Byt box, felorsaken på processorkortet ännu inte löst vid
Boxen drar säkringar Varistorer eller X2-kondensatorer Kontrollera samtidigt alla ytmonterade resistorer för kortslutning/avbrott.
Displayen fryser Elektrolytkondensatorer samt X2-kondensatorer (kraftigt degraderade kan faktiskt orsaka samma fel). Ev. spänningsregulator, triac eller andra DC-matarkretsar. Byt alltid X2-kondensatorerna vid byte av elektrolyterna då de som regel är degraderade/helt trasiga och kan orsaka fler problem längre fram
Displayen är helt död/pumpen fungerar inte Byt processorkortets ej programmerbara IC-kretsar om de har synliga skador, eller kraftkortets spänningsregulatorer/triac/likriktarbrygga. Skador på processorkortets programmerbara processor/minnen kan i nuläget inte repareras, långsiktigt arbete med kloning pågår Avancerad felsökning
Blixtnedslag, dött system Ledningsbanor samt faskomponenter som X2-kondensatorer samt varistorer. Ofta fler skador. Försiktighet, allt går och bör inte lagas. Ersättningsbox kan ibland vara bättre.
Rök kommer ur boxen Om Rego 600, kontrollera samtliga komponenter, särskilt varistorer och optokopplarna. Om Rego 637 och uppåt, kontrollera samtliga komponenter.
