Hugin 3200 symaskin, reparationskit kondensatorer

Name: Hugin 3200 symaskin, reparationskit kondensatorer
Brand: Kit - Flera tillverkare
SKU: HUGIN3200-REPKIT-CAP
Price: 203.00 SEK
Availability: InStock

Inga recensioner

I lager - 2 artiklar tillgängliga

Ordrar före kl 15:00 skickas samma dag

203.00 SEK

inkl. 25 % moms

Rabatt vid köp av fler
Antal	Pris	Rabatt
1–4	203.00
5–9	182.70	10% · 20.30 kr/st
10+	172.55	15% · 30.45 kr/st

Ta kontakt om du önskar beställa fler än det som finns i lager – info@jmux.se

Tillverkare Kit - Flera tillverkare

Brådskande leveranser

Är det akut att få hem en mindre komponent av ringa värde?

Beställ före kl 15:00 och lägg några kronor extra på frakten, PostNord Home Small prio (59.00kr). Då är paketet normalt framme i brevlådan/utanför dörren inom 1-2 dagar.

Detaljer

Typ Reservdelar
Tillverkare Kit - Flera tillverkare
SKU HUGIN3200-REPKIT-CAP
Kapsling THT

Gör en komponentförfrågan

Betalningsalternativ

Din betalningsinformation hanteras säkert. Vi varken sparar eller har tillgång till din kortinformation.

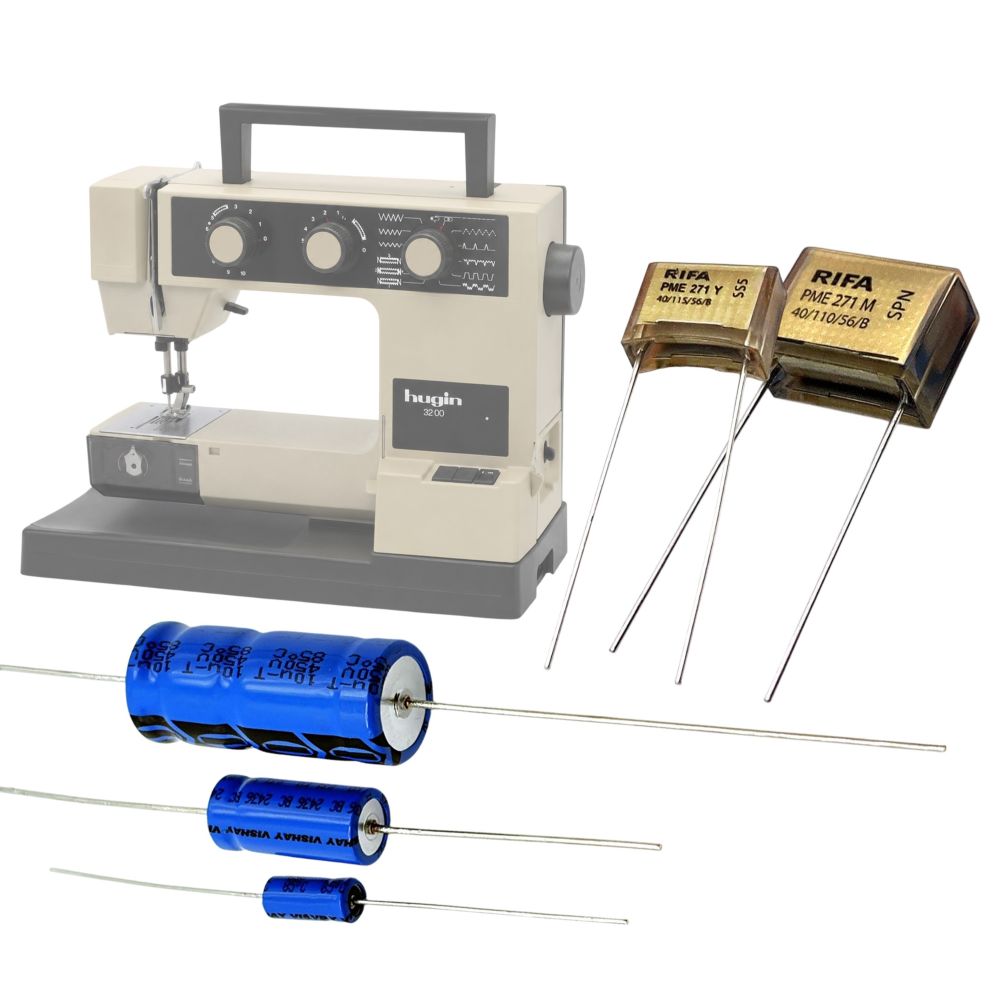

Detta reparationskitet innehåller de 5st kondensatorer som sitter i symaskinen.

Kontrollera att kondensatorernas värden, spänningar och polaritet stämmer med det som sitter på din symaskin FÖRE du monterar.

Vid fel på en eller flera kondensatorer får man typiskt ett eller flera av dessa felen

Säkringen går så fort man kopplar in strömkabeln
Maskinen kan gå av sig själv utan att man gasar
Maskinen tänds upp men ingenting händer när man gasar
Gasen fungerar dåligt, ryckig gång, går sakta eller liknande

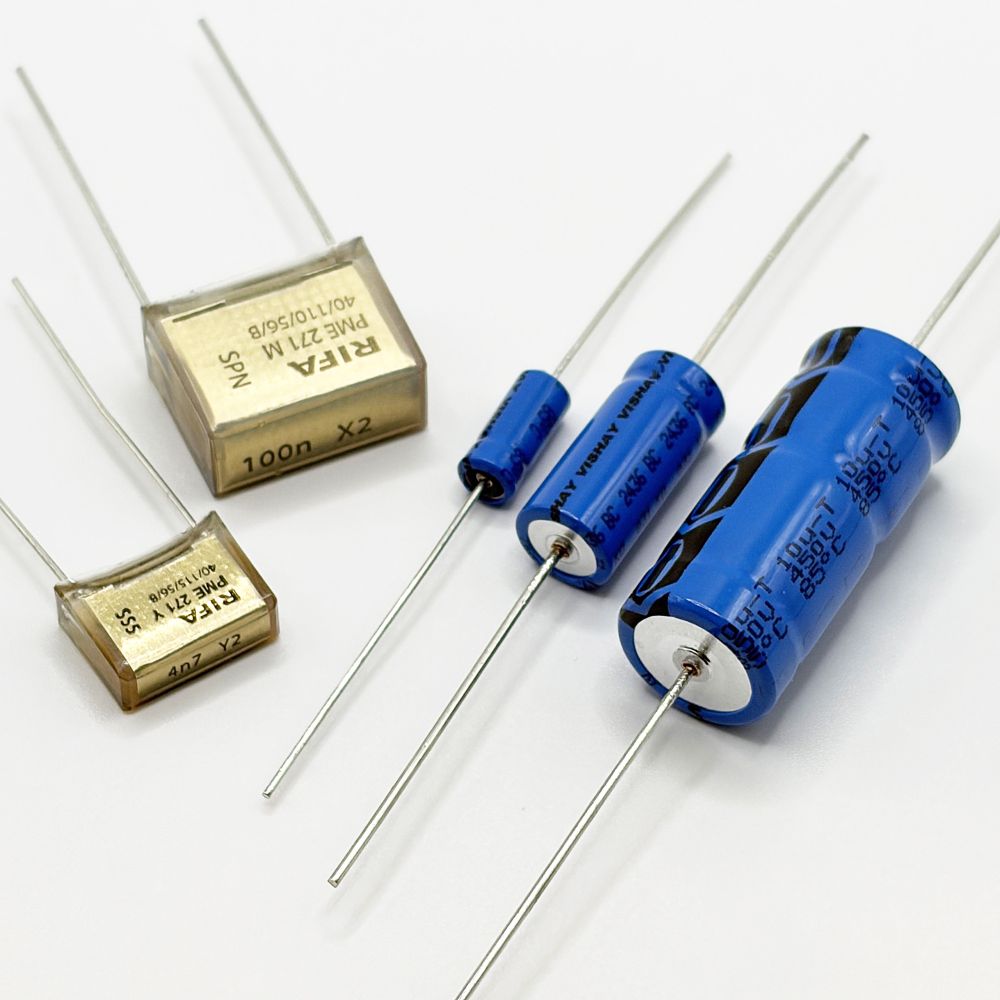

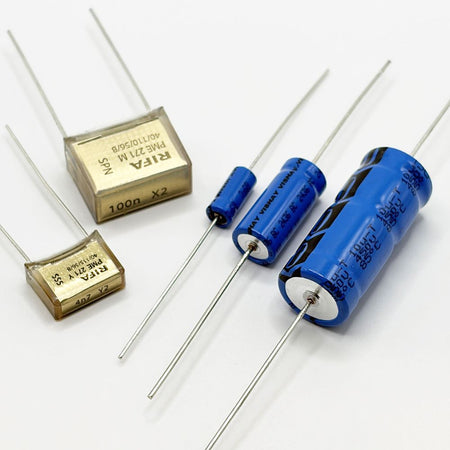

Följande kondensatorer ingår

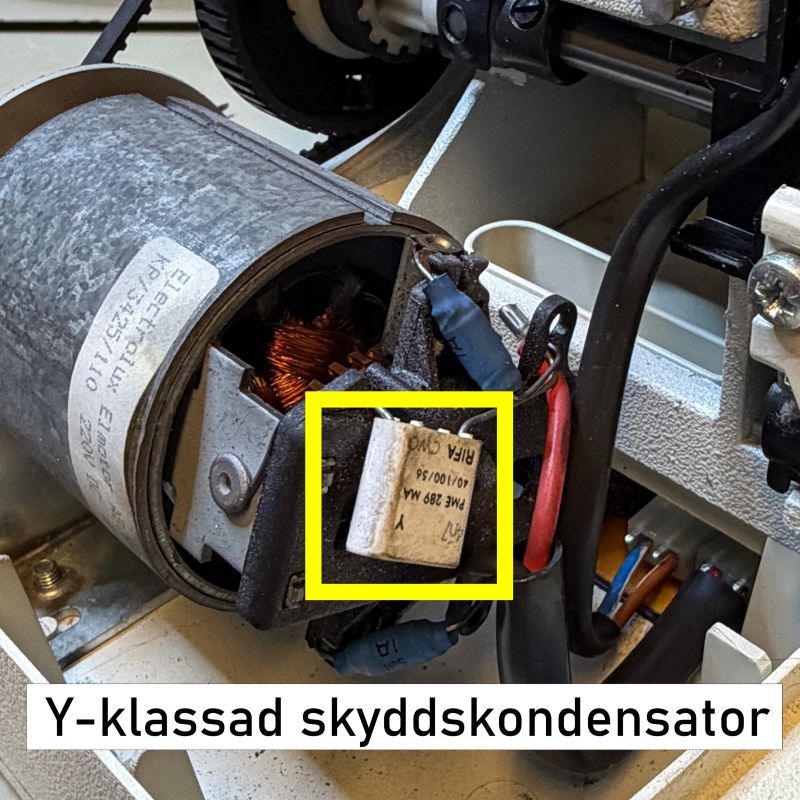

1st Y-klassad skyddskondensator som sitter över motorn
- Y2-klassad 0.0047uF (4.7nF) 300VAC 110C 13.5x5.1x10.5mm, PME271YA4470MR30 RM10.2mm
3st axiella elektrolytkondensatorer
- 10uF 450V 85C 30x12.5mm, axiell elektrolyt MAL204217109E3
- 2.2uF 63V 85C 10x4.5mm, axiell elektrolyt MAL203038228E3
- 220uF 16V 85C 18x8mm, axiell elektrolyt MAL203135221E3
1st X-klassad skyddskondensator som sitter på samma kretskort som elektrolytkondensatorerna
- X2-klassad 0.1uF (100nF) 275VAC 110C 18.5x8.5mm, PME271MB6100KR30

Viktig information

Kontrollera att dina värden stämmer FÖRE du monterar.

Säkerställ att du INTE förväxlar X och Y-kondensatorerna. Det är mycket viktigt att Y-kondensatorn sätts över motorn och inte på kretskortet

Elektrolytkondensatorerna måste monteras med rätt polaritet. En elektrolytkondensator som monteras med fel polaritet kommer inte att fungera, gå sönder och riskerar att explodera.

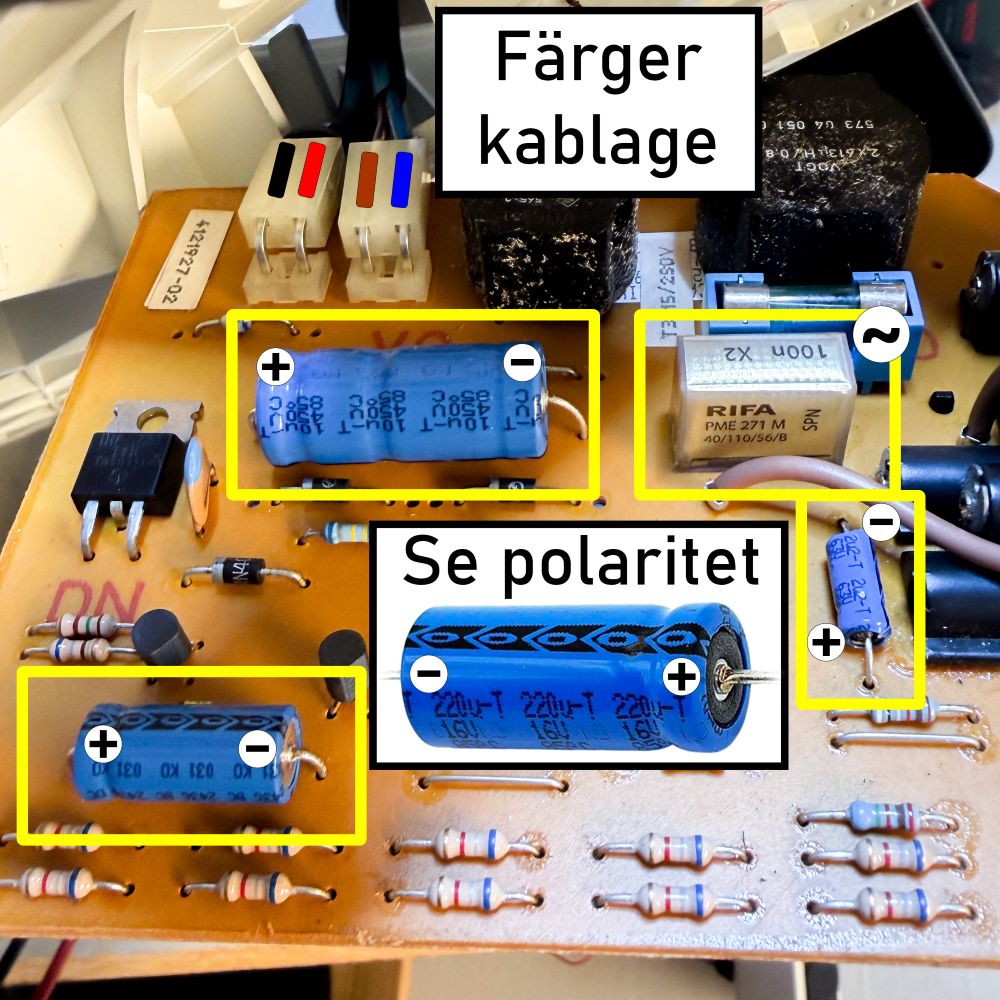

Polaritet

X och Y-kondensatorerna är gjorda för AC-spänning, det spelar ingen roll vilket håll de monteras.
Elektrolytkondensatorerna MÅSTE monteras med rätt polaritet

Tillverkare Kit - Flera tillverkare
SKU HUGIN3200-REPKIT-CAP
Tillverkarens artikelnummer PME271YA4470MR30, MAL204217109E3, MAL203038228E3, MAL203135221E3, PME271MB6100KR30
Kapsling THT

Med reservation för felskrivning. Dubbelkolla alltid databladet.

Produktinformation från JMUX.se. Om denna text visas på en annan webbplats kan innehållet ha kopierats utan tillstånd. Kontrollera alltid att webbadressen är https://jmux.se.

För datablad, se produktsidan för respektive kondensator

Antal kondensatorer: 5 st
Y-kondensator: 0.0047uF (4.7nF) 300VAC Y2, PME271YA4470MR30
X-kondensator: 0.1uF (100nF) 275VAC X2, PME271MB6100KR30
Elektrolytkondensator 1: 10uF 450V 85°C, MAL204217109E3
Elektrolytkondensator 2: 2.2uF 63V 85°C, MAL203038228E3
Elektrolytkondensator 3: 220uF 16V 85°C, MAL203135221E3
Montering: Hålmontering (THT)
Polaritet X/Y-kondensatorer: Opolära
Polaritet elektrolytkondensatorer: Polariserade, korrekt polaritet krävs
