Beskrivning

Utöka funktionaliteten hos M5Stack Core2 med denna modul, som ger fyra Grove-portar (B/C/D/E) och anpassningsbara GPIO-inställningar via dip-switchar. Perfekt för DIY-projekt och sensorexpansion.

Kompabilitet med CoreS3

CoreS3 har en annan design och anslutningslayout, vilket innebär att denna modul inte är kompatibel med CoreS3 utan anpassning. Säkerställ att du har Core2!

Viktigt!

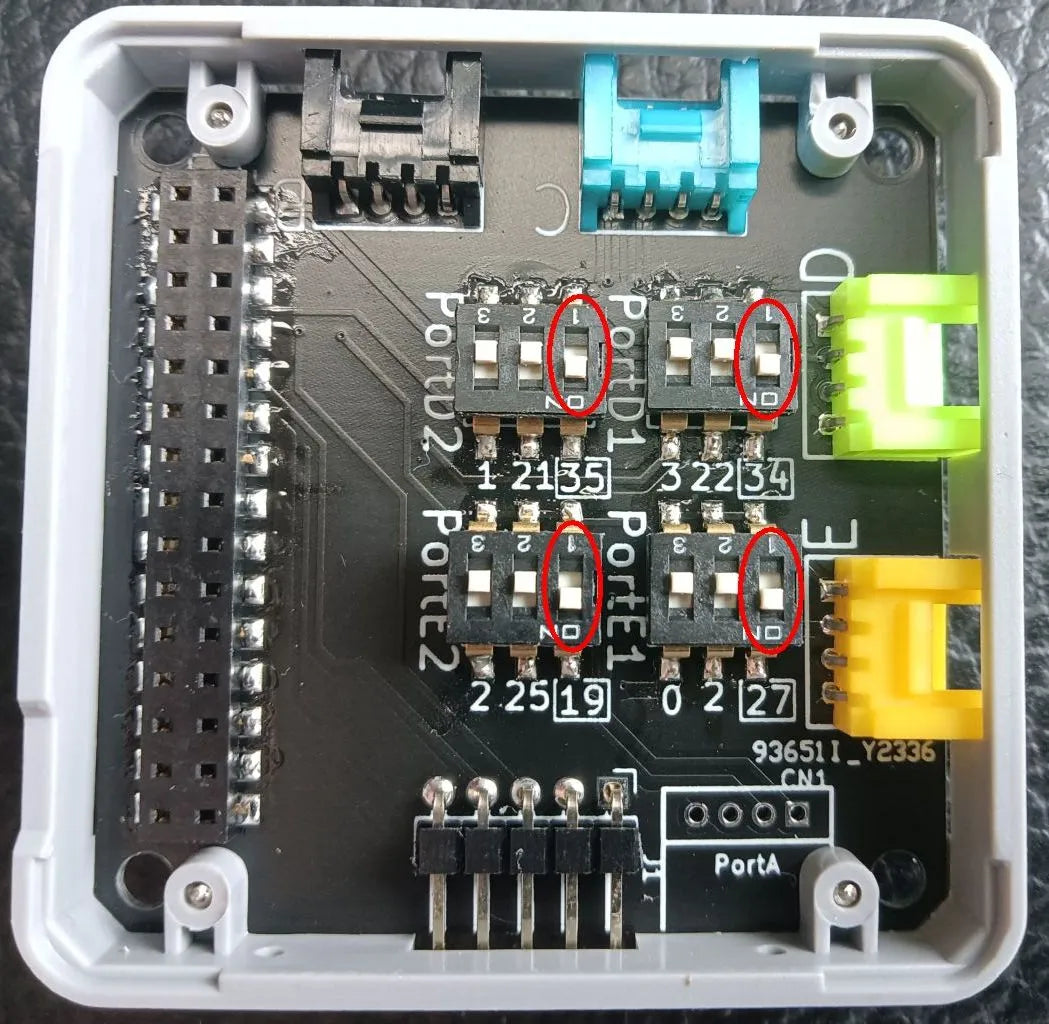

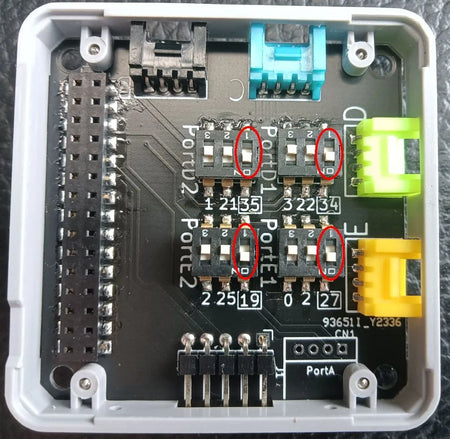

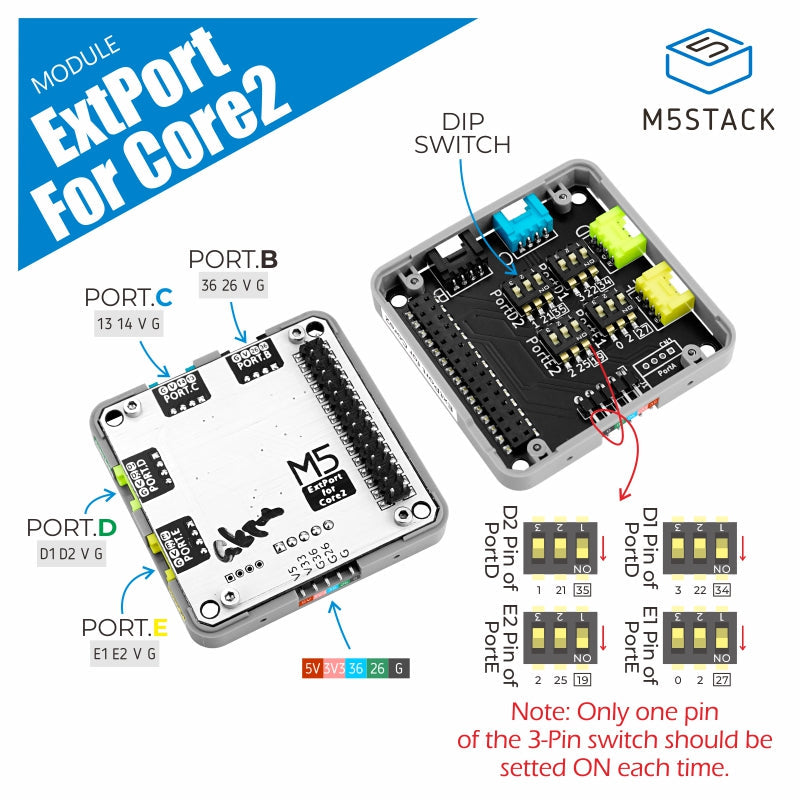

Innan du använder modulen, se till att sätta en av de 3-pinniga dip-switcharna i läge "ON". Endast en switch får vara påslagen åt gången, annars riskerar du att skada modulen.

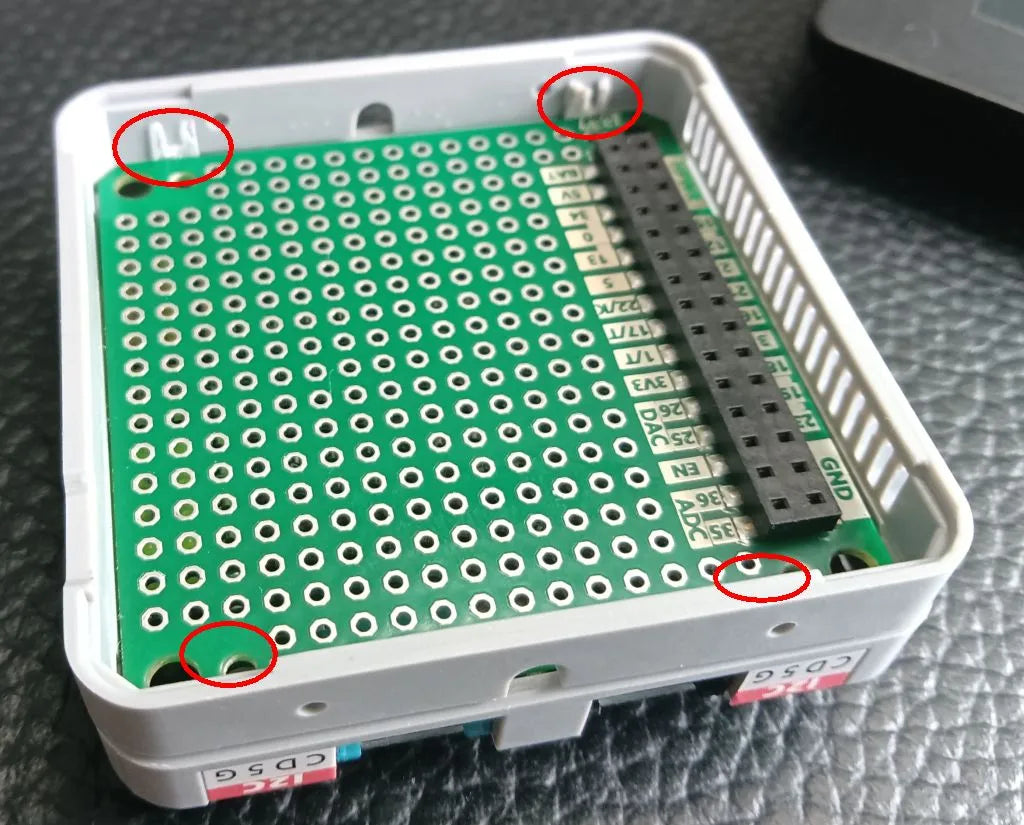

Om du ska använda Core2:s bottenkort måste du skära bort de fyra stödbenen på PROTO-modulen (se bild nedan) för att undvika att de kolliderar med bottenkortet. Använd sedan M3-skruvar för att montera modulen. Se bilder

Filer

Safety informationEU Declaration of Conformity

SPECIFIKATION

SKU: M5STACK-M123
MPN: M123

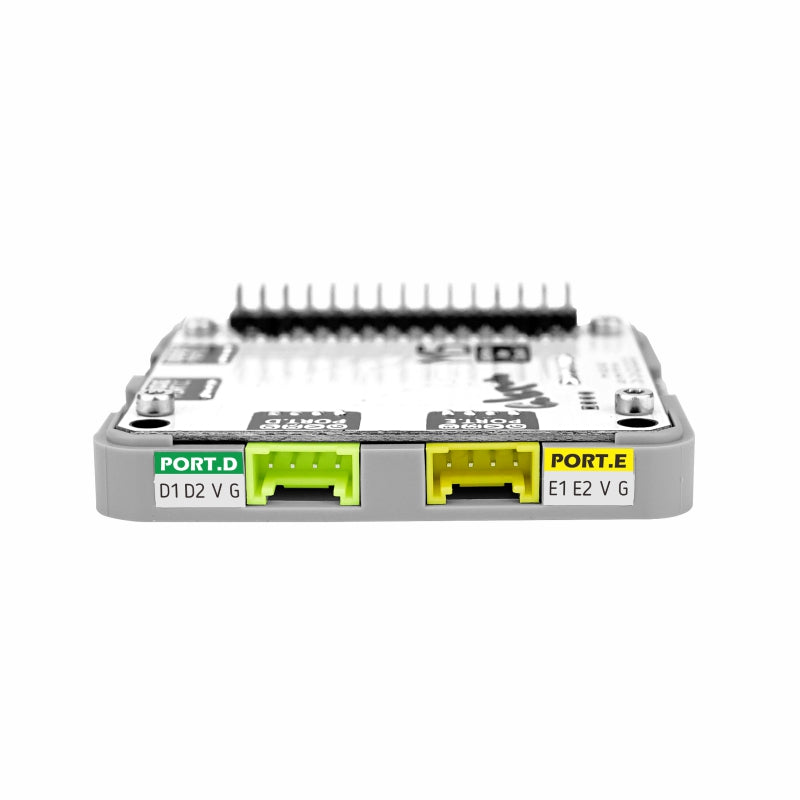

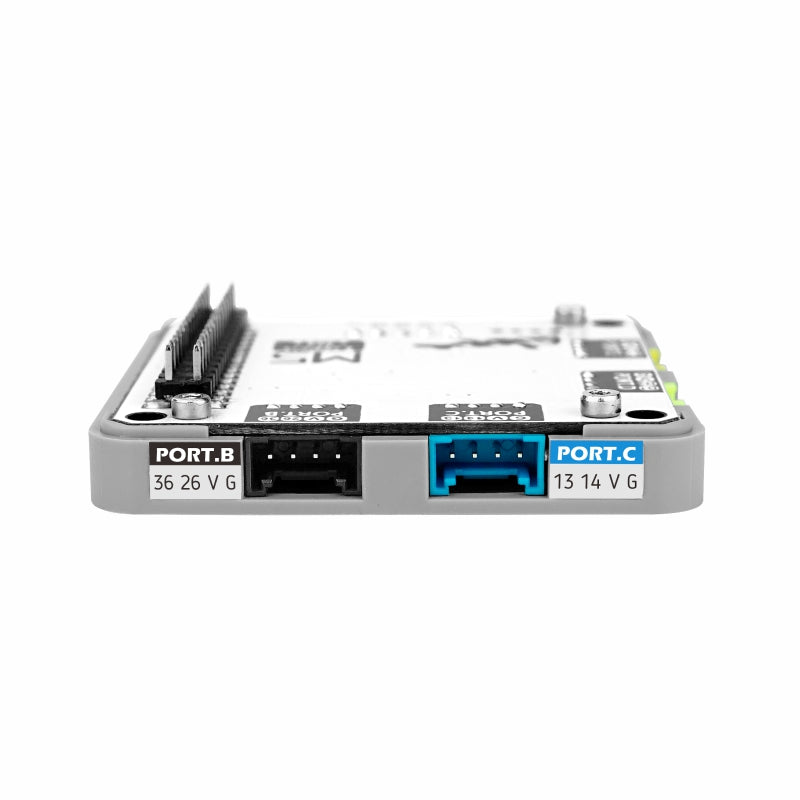

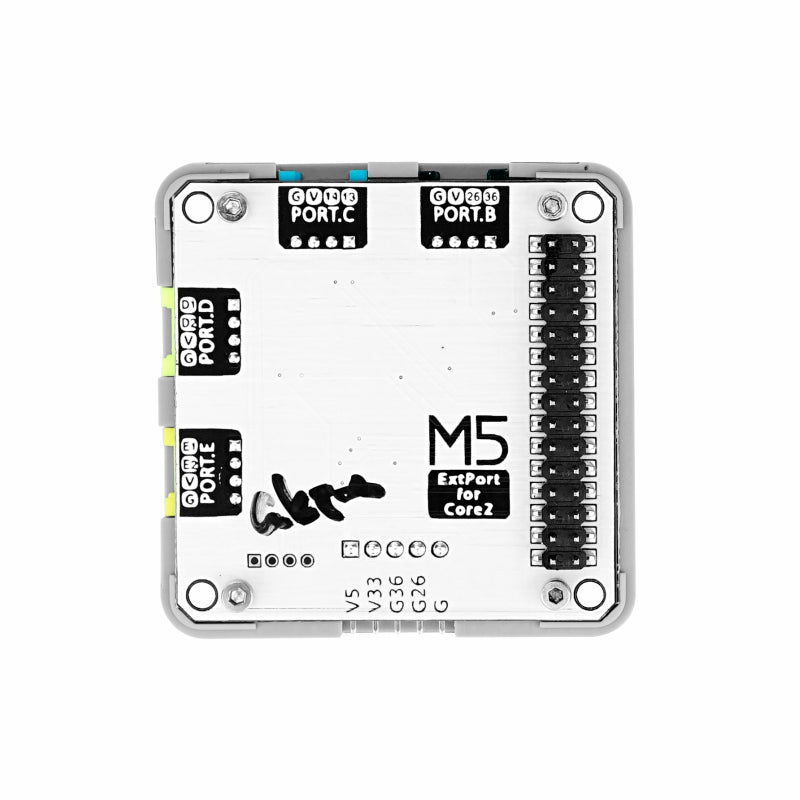

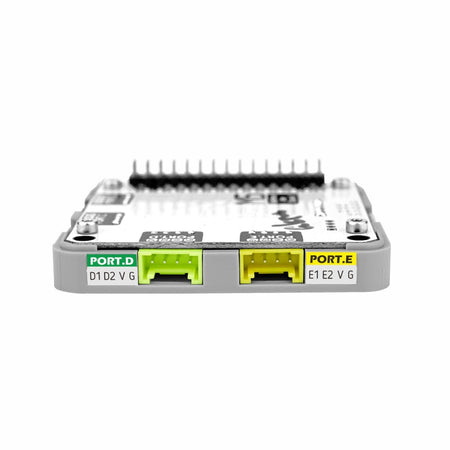

Portar: Grove-portar B, C, D, E

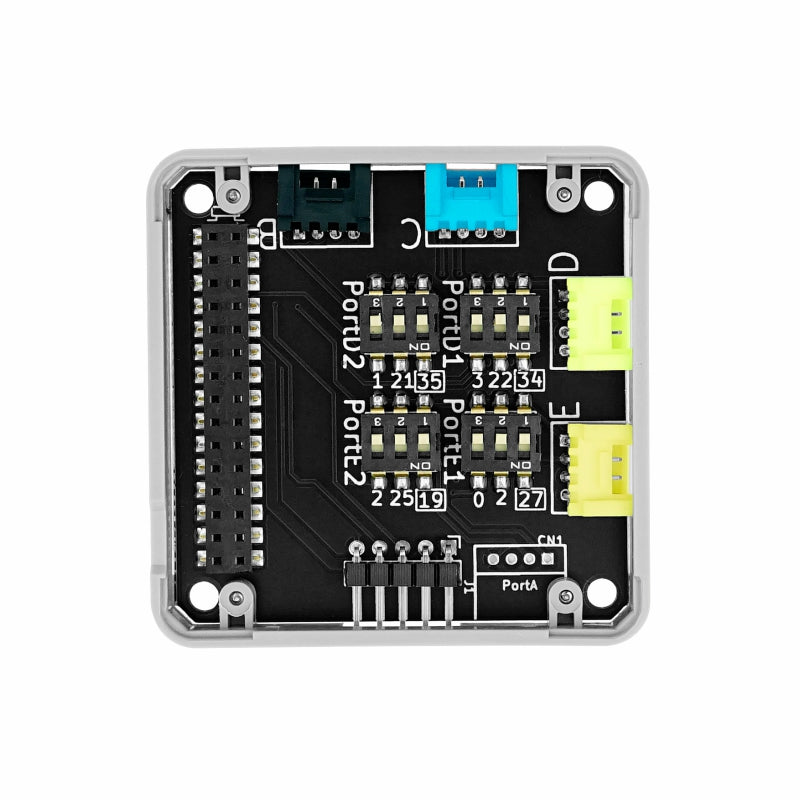

Dip-switchar: 4 st (3-pin, för PortD/E)

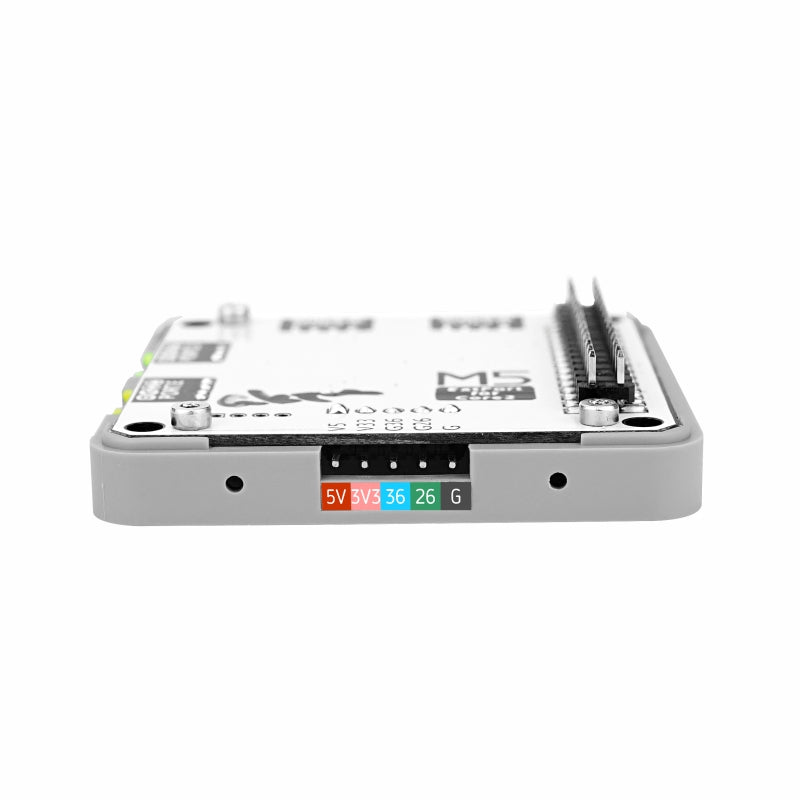

Pin-header: 5Pin @ 2.54 mm
Mått: 54 x 54 x 13 mm
Vikt: Nettovikt 24 g, bruttovikt 58 g

RoHS: Ja
